WILO VeroLine-IPL 50/105-0,75/2- Kuru Rötarlı Sirkülasyon Pompası-İnline
WILO VeroLine-IPL 50/105-0,75/2- Kuru Rötarlı Sirkülasyon Pompası-İnline
Ürün serisi tanımı
Özellikler/Ürün avantajları
- Kataforez kaplama sayesinde üstün korozyon koruması
- Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
- Standart model: Yekpare milli motor
- N modeli: Paslanmaz çelik takma milli standart motor V1
- Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
Konstrüksiyon
Inline tipi kuru rotorlu pompa, vida veya flanş bağlantılı.
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Тeslimat kapsamı
- Pompa
- Montaj ve işletme kılavuzu
Tip kodlaması
Örnek |
IPL 40/160-4/2 |
IPL |
Inline pompa |
40 |
Boru bağlantısı nominal çapı DN |
160 |
Nominal çark çapı |
4 |
Nominal motor gücü P2 kW olarak |
2 |
Kutup sayısı |
Teknik veriler
- İzin verilen ısı aralığı -20 °C ilâ +120 °C
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
- Koruma sınıfı IP 55
- Nomimal çap Rp 1, DN 100'e kadar
- Maks. işletme basıncı 10 bar (özel model: 16 bar)
Malzemeler
- Pompa gövdesi ve laterna: EN-GJL-250
- Çark: PPO cam elyaf ile kuvvetlendirilmiş /EN-GJL-200 (pompa tipine göre)
- Mil: 1.4021
- Mekanik salmastra: AQEGG; Diğer mekanik salmastralar talep üzerine temin edilebilir
Açıklama/Konstrüksiyon
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
- Mekanik salmastra
- Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
- Yekpare milli motor
Veri föyü

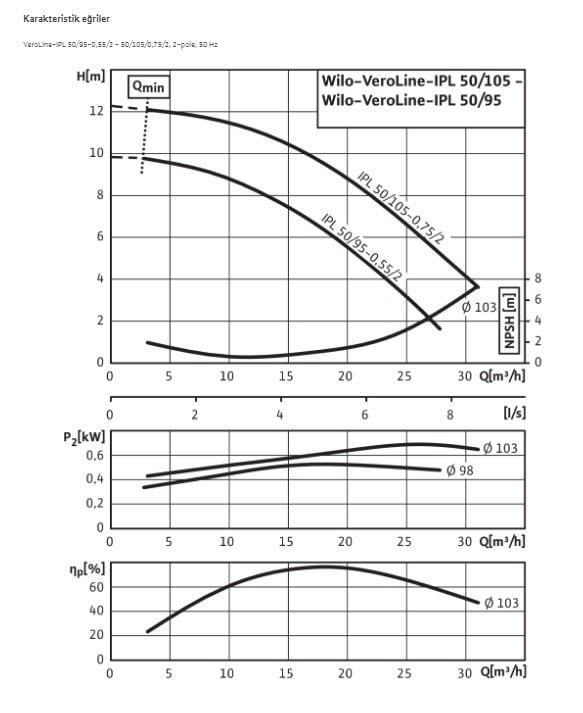

Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)0.4
-
Maks. işletim basıncı p10 bar
-
Maksimum işletim basıncı PN10 bar
-
Min. akışkan sıcaklığı Tmin-20 °C
-
Maks. akışkan sıcaklığı Tmax120 °C
-
Maks. ortam sıcaklığı Tmax40 °C
-
Debi Q max31.1
-
Flow opt Q opt17.9
-
Basma yüksekliği H max12.1
-
Head opt H opt9.6
-
Head H Qmin12.1
-
Head H 208.8
Motor verileri
-

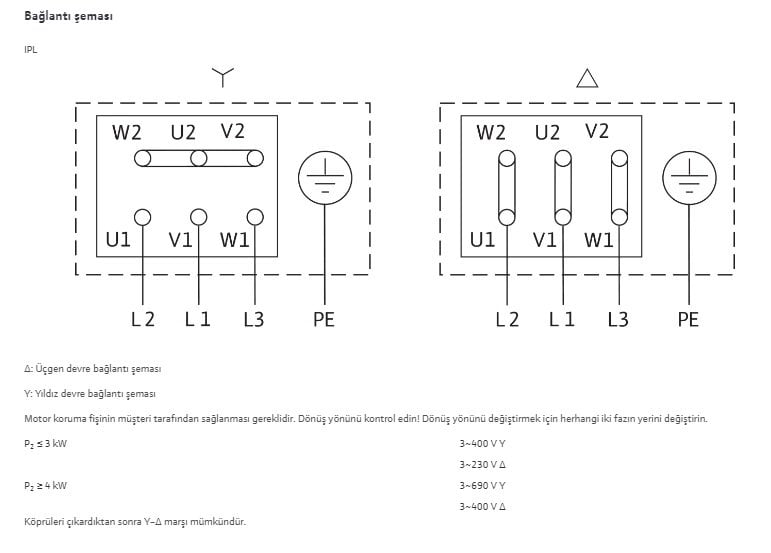

Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P20.75 kW
-
Nominal akım IN1.84 A
-
Nominal devir hızı n2900 1/min
-
Güç faktörü cos φ0.74
-
Motor verimlilik derecesi ηm % 50 ηM 50%75.4
-
Motor verimlilik derecesi ηm % 75 ηM 75%79.3
-
Motor verimlilik derecesi ηm % 100 ηM 100%80.7
-
Motor sargısı, 3 kW'ye kadar-
-
Motor sargısı, 4 kW ve üzeri-
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP55
-
Entegre edilmiş motor tam koruması-
Malzemeler
-
Pompa gövdesiCast iron
-
ÇarkPPE/PS-GF30
-
MilStainless steel
-
Mekanik salmastraAQ1EGG
-
BraketCast iron

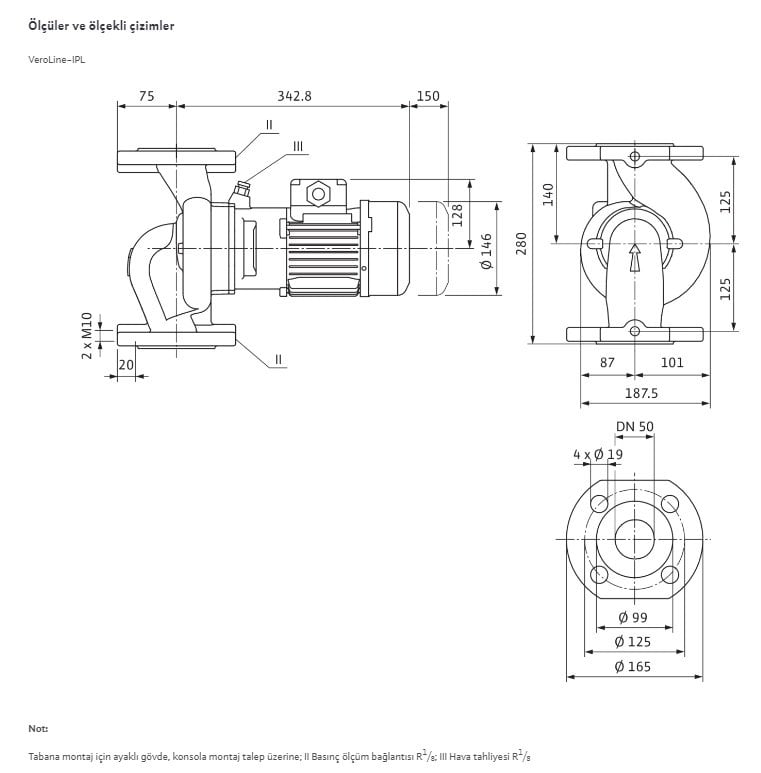

Montaj ölçüleri
-
Emiş tarafında boru bağlantısıDN 50
-
Basınç tarafında boru bağlantısıDN 50
-
Yapı boyu l0280 mm
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıVeroLine-IPL 50/105-0,75/2
-
EAN numarası4048482598734
-
Ürün numarası2152934
-
Ağırlık net yakl. m23 kg
-
Ağırlık brüt yakl. m27.5 kg
-
Ambalajlı uzunluk ölçüsü595 mm
-
Ambalajlı yükseklik ölçüsü465 mm
-
Ambalajlı genişlik ölçüsü395 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüKarton
-
Minimum sipariş miktarı1
Teklif metni
Doğrudan flanşlanmış trifaze akım motoru ve yekpare millere veya laternalara ve kaplinle sabit bir şekilde bağlanmış norm pompalara (N modeli) sahip, kompakt Inline yapı şekline sahip tek kademeli kuru rotorlu santrifüj pompa. IPL ürün serisi, boru montajı veya tabana kuruluş için uygundur. Konsoller aksesuar olarak temin edilebilir. Çevreden mecburi akışlı, dönüş yönünden bağımsız kıvrımlı körük mekanik salmastrası ve kavitasyonu azaltılmış plastik çark.
R 1/8 basınç ölçüm bağlantılı flanşlar. Pompa gövdesi ve laterna kataforez kaplamalıdır.
İşletim verileri
-
AkışkanWater
-
akışkan sıcaklığı T0 °C
-
ortam sıcaklığı T0 °C
-
Maksimum işletim basıncı PN10 bar
-
Minimum verimlilik endeksi (MEI)0.4
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal güç P2750.0 W
-
Nominal devir hızı n2900 1/min
-
Nominal akım IN1.84 A
-
Güç faktörü cos φ0.74
-
Motor verimlilik derecesi ηm % 50 ηM 50%75.4
-
Motor verimlilik derecesi ηm % 75 ηM 75%79.3
-
Motor verimlilik derecesi ηm % 100 ηM 100%80.7
-
Yalıtım sınıfıF
-
Koruma sınıfıIP55
Malzemeler
-
Pompa gövdesiCast iron
-
ÇarkPPE/PS-GF30
-
MilStainless steel
-
Mil contasıAQ1EGG
-
BraketCast iron
Montaj ölçüleri
-
Emiş tarafında boru bağlantısıDN 50
-
Basınç tarafında boru bağlantısıDN 50
-
Yapı boyu l0280 mm
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıVeroLine-IPL 50/105-0,75/2
-
Ağırlık net yakl. m23 kg
-
Ürün numarası2152934
