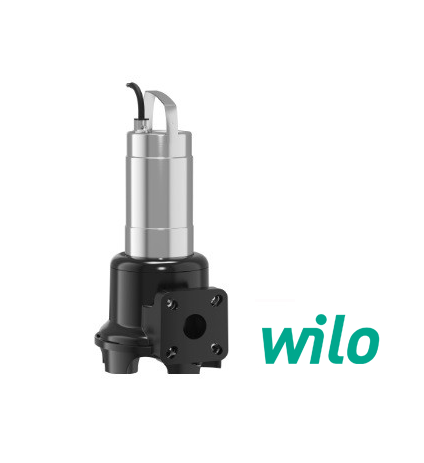

WİLO REXA UNI V06B/T11-540- 1.1 KW FOSEPTİK DALGIÇ POMPA
Kategori
Stok Kodu
DGJLNPV4111121
Fiyat
1.184,00 EUR + KDV
Havale
28.672,95 TL
(%3,00 havale indirimi)
* 3.967,90 TL den başlayan taksitlerle!!
%43
29.559,74 TL
51.859,20 TL
WİLO REXA UNI KİRLİ SU VE FOSEPTİK DALGIÇ POMPA
Özellikler/Ürün avantajları
- Üniversal kullanımlar ve çeşitli akışkanlar için korozyona uğramayan hidrolik sayesinde yüksek güvenilirlik
- Düşük ağırlık, tek fazlı motorda entegre edilmiş kondansatör ve entegre sabitlemeli flanş sayesinde kolay kurulum
- Serbest akış hidroliği ve düz yüzeyler sayesinde en uygun verimlilik derecesi ve güvenli işletim
- Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım
- İki kat salmastra ve büyük hacimli bir yalıtım haznesi sayesinde uzun bakım aralığı
Konstrüksiyon
Sabit ve taşınabilir ıslak kuruluma uygun, fasılalı işletim için atık su dalgıç motorlu pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
- EN 12050-1'e göre foseptik içeren atık sular
- Kirli su
- pH değeri >4,5 olan akışkanlar
- "B" malzeme modeli: Aşındırıcı akışkanlar, örn. deniz suyu, kondens suyu, damıtılmış su
Donanım/İşlev
- Bimetal sensörlü sargı sıcaklığı denetimi
Тeslimat kapsamı
- 10 m kablolu atık su dalgıç motorlu pompa
- İşletme ve bakım kılavuzu
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- İşletim tipi su altında: S1
- Su altından çıkarılmış işletim tipi: S2-15 dk.; S3 10%
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Akışkan sıcaklığı: 3 - 40 °C, 3 dak. için maks. 60 °C
- Serbest geçiş: 44 mm
- Kablo uzunluğu: 10 m
Malzemeler
- Motor gövdesi: 1.4301
- Hidrolik gövde: PP-GF30 (kopolimer)
- Çark: PP-GF30 (kopolimer)
- Statik contalar: NBR
- Pompa tarafındaki sızdırmazlık: SiC/SiC
- Motor tarafındaki sızdırmazlık: NBR (V05), C/MgSiO4 (V06)
- Mil ucu: Paslanmaz çelik 1.4401
"B" malzeme modelinde akışkanla temas eden tüm parçalar 1.4401 (AISI 316) paslanmaz çeliktir.
Açıklama/Konstrüksiyon
Sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir. Çark biçimi olarak serbest akış çarkları kullanılmaktadır. Hidrolik gövdeye bir pompa ayağı entegre edilmiştir.
Motor
Motor olarak, doğrudan marş için alternatif akım (entegre çalışma kondansatörlü) ve trifaze akım versiyonlu yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar böylelikle su altında sürekli işletimde (S1) ve su dışında kısa süreli işletimde (S2) veya fasılalı işletimde (S3) kullanılabilir.
Ayrıca motorlar termik motor denetimiyle donatılmıştır. Bu özellik, motor sargısını aşırı ısınmaya karşı korur. Alternatif akım motorlu ünitelerde bu entegre edilmiştir ve kendiliğinden devreye girer. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır. Bunun için standart olarak bimetal sensörler kullanılır.
Bağlantı kablosu standart olarak 10 m'dir ve şu modellerde temin edilebilir:
- Serbest kablo uçlarıyla
- Fişli
- Şamandıra şalterli ve fişli
Yalıtım
Motorla hidrolik arasında bir yalıtım haznesi bulunur. Bu oda medikal beyaz yağ ile doludur. Akışkan tarafında yalıtım, mekanik salmastralarla gerçekleştirilir.
Tip kodlaması
|
Örnek: |
Wilo-Rexa UNI V05B/M05-540/P |
|
Rexa |
Santrifüj hidroliğine sahip atık su dalgıç motorlu pompa |
|
UNI |
Kopolimer hidroliğe sahip ürün serisi |
|
V |
Serbest akış çarkı |
|
05 |
Basınç bağlantısı nominal çapı: 05 = DN 50 06 = DN 50/65 |
|
B |
Malzeme modeli
|
|
T |
Elektrik şebekesi bağlantısı modeli: M = 1~ T = 3~ |
|
05 |
Değer/10 = Motor gücü P2 (kW) |
|
5 |
Frekans (5 = 50 Hz, 6 = 60 Hz) |
|
40 |
Ölçüm voltajı kodu |
|
P |
Ek elektrik donanımı: Ek olmadan = Serbest kablo uçlu P = fişli A = şamandıra şalterli ve fişli |
