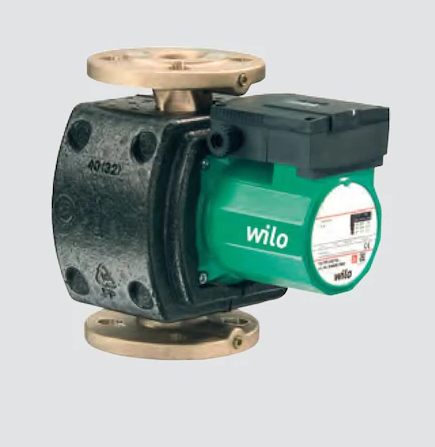

WİLO TOP-Z 80/10 T - RG- PN 10 KULLANMA SUYU SİRKÜLASYON POMPASI ( BAĞLANTI ÇAPI DN 80 )
Stok Kodu
BJMQRTUY211
Fiyat
5.500,00 EUR + KDV
Havale
137.130,84 TL
(%3,00 havale indirimi)
* 15.034,91 TL den başlayan taksitlerle!!
%49
141.372,00 TL
277.200,00 TL
WİLO TOP-Z SİRKÜLASYON POMPALARI
Тeslimat kapsamı
- Pompa
- Isı yalıtımı dahil
- Rakorlu bağlantılarda contalar dahil
- Flanş cıvataları için altlık disk dahil (DN 40 – DN 65 nominal bağlantı çaplarında)
- Montaj ve kullanma kılavuzu dahil
Tip kodlaması
|
Örnek: |
Wilo-TOP-Z 40/7 |
|
TOP |
Standart pompa (Rakor bağlantılı ya da flanş bağlantılı pompalarda) |
|
-Z |
İçme suyu sirkülasyonu için tekli pompa |
|
40/ |
Nominal bağlantı çapı |
|
7 |
Nominal basma yüksekliği aralığı [m] Q = 0 m 3/saat |
Teknik veriler
- İzin verilen ısı aralığı
- TOP-Z 20/4 ve TOP-Z 25/6, içme suyu 3,21 mmol/l (18 °dH)'e kadar: maks. +65 °C, kısa süreyle (2 h) +80 °C'e kadar
- TOP-Z 25/10 itibariyle içme suyu 3,57 mmol/l (20 °dH)'e kadar: maks. +80 °C, kısa süreyle (2 h) +110 °C'e kadar
- Elektrik şebekesi bağlantısı:
- 1~230 V, 50 Hz (tipine bağlı)
- 3~230 V, 50 Hz (opsiyonel kumanda fişi ile)
- 3~400 V, 50 Hz
- Koruma sınıfı IPX4D
- Rakor veya flanş bağlantılı (tipine göre) Rp ¾ ila DN 80
- Standart modelde maks. işletme basıncı: 6/10 bar ya da 6 bar (özel model: 10 bar veya 16 bar)
Malzemeler
- Pompa gövdesi: Paslanmaz çelik/ Bronz döküm/ Kır döküm (tipine bağımlı olarak)
- Çark: Plastik
- Mil: Paslanmaz çelik/ seramik (tipe bağlı)
- Yatak: Sentetik reçine emdirilmiş karbon
Özellikler/Ürün avantajları
- Doğru olan dönme yönünün gösterimi için dönme yönü kontrol lambası (sadece 3~ için)
- Standart olarak ısı yalıtımlıdır
Konstrüksiyon
Rakor veya flanş bağlantılı ıslak rotorlu sirkülasyon pompası. Gücün uyarlanması için önceden seçilebilir devir hızı kademeleri
Uygulama
Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri.
Donanım/İşlev
İşletim tipleri
- Devir hızı kademe kumandası
Manuel işlevler
- Devir hızı kademesi ayarı: 3 devir hızı kademesi
Otomatik fonksiyonlar
- İzin verilmeyen yükseklikteki sargı sıcaklıklarına karşı dahili koruma (sadece P2 < 180 W pompalar içindir, SK 602N ve SK 622N kumanda cihazına sahip tüm pompa tipleri için opsiyoneldir).
Sinyal ve gösterge işlevleri
- Termik sargı kontağı (WSK, gerilimsiz normalde kapalı kontak) (sadece P2 ≥ 180 W pompalar için)
- Dönüş yönü kontrolü (yalnızca 3~pompalarda)
Donanım
- Flanşlı pompalarda: Flanş modelleri
- DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
- DN 80 pompaları için standart donatım: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
- DN 40 ilâ DN 80 pompaları için özel model: Karşı flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun),
- Kablo girişi her iki taraftan mümkün (yalnızca P2≥180 W'li 3~ ve 1~ pompalarda)
- Standart olarak ısı yalıtımlı
Bu ürüne ilk yorumu siz yapın!
