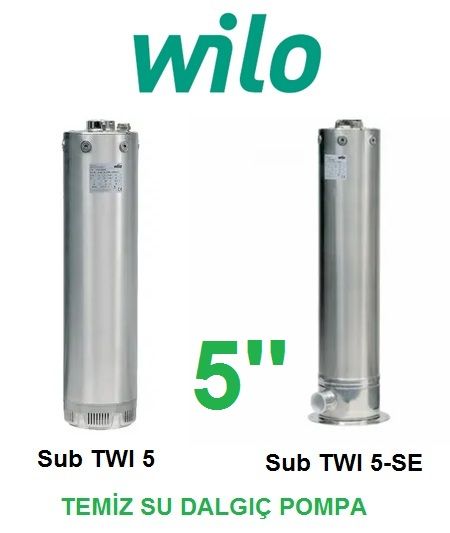

WİLO Sub TWI5-SE 306 M 0.75kW 220V 5'' PASLANMAZ ÇELİK DALGIÇ MOTORLU ÇOK KADEMELİ KESON KUYU TEMİZ SU DALGIÇ POMPA





Optimize edilmiş hidrolik sayesinde verimliliği yüksek

"SE" modelinde, kendinden soğutmalı motor sayesinde suyun dışında kuru kurulum mümkündür

Monofaze alternatif akım modeli, kolay montaj için kumanda kutusu ve motor koruması önden monte edilmiştir

İşletimi ve revizyonu kolaydır

Korozyona dirençli ve aşınması az

Konstrüksiyon

5" paslanmaz çelik dalgıç motorlu pompa, çok kademeli

Uygulama

Dalgıç motorlu pompalar

Kuyulardan, sarnıçlardan ve haznelerden basma

Sulama, yağmurlama ve pompa ile boşaltma

Su temini

Yağmur Suyundan Yararlanma

Donanım / işlev

Tamamen dalgıç, çok kademeli, otomatik hava tahliyeli dalgıç pompa.

TWI5 .. EM:

Tank/sarnıç tabanının üstüne su altında montaj için standart pislik tutuculu pompa.

Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri ve koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu olan monofaze alternatif akım modeli. Kumanda kutusu, şamandıra şalteri bağlantısı için hazırdır.

TWI5 .. EM-FS:

Tank/sarnıç tabanının üstüne su altında montaj için standart pislik tutuculu pompa.

Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri, koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu ve entegre şamandıra şalteri (FS) olan monofaze alternatif akım modeli.

TWI5 SE .. EM:

Yüzerek alım (SE) bağlantısı için yan giriş ağızlı, zemine montaj için 4 salınım sönümleyicili destek ayaklı pompa.

Tank veya sarnıç zemininde su altında montaj ya da tank veya sarnıç dışında kuru kurulum için.

Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri ve koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu olan monofaze alternatif akım modeli. Kumanda kutusu, şamandıra şalteri bağlantısı için hazırdır.

TWI5 SE .. EM-FS:

Yüzerek alım (SE) bağlantısı için yan giriş ağızlı, zemine montaj için 4 salınım sönümleyicili destek ayaklı pompa.

Tank ve sarnıç zemininde su altında montaj için.

Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri, koruyucu kontak fişli 2 m uzunluğunda bağlantı kablosu ve entegre şamandıra şalteri (FS) olan monofaze alternatif akım modeli.

TWI5 .. DM:

Tank/sarnıç tabanının üstüne su altında montaj için standart pislik tutuculu pompa.

Açık kablo uçlu trifaze alternatif akım modeli.

TWI5 SE .. DM:

Yüzerek alım (SE) bağlantısı için yan giriş ağızlı, zemine montaj için 4 salınım sönümleyicili destek ayaklı pompa.

Tank veya sarnıç zemininde su altında montaj ya da tank veya sarnıç dışında kuru kurulum için.

Açık kablo uçlu trifaze alternatif akım modeli.

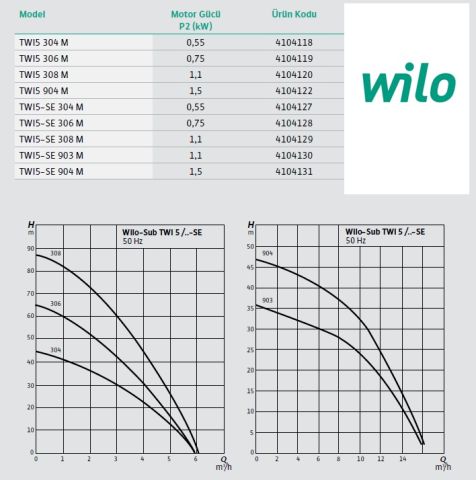

Tip kodlaması

Teknik veriler

·         Şebeke bağlantısı 1~230 V, 50 Hz / 3~400 V, 50 Hz

·         Akışkan ısısı azam. +5 °C ilâ +35 °C

·         Maks. işletme basıncı 10 bar

·         Koruma sınıfı IP 68

·         Basınç tarafındaki bağlantı Rp 1¼

·         SE modeli Rp 1¼ için emiş tarafında bağlantı

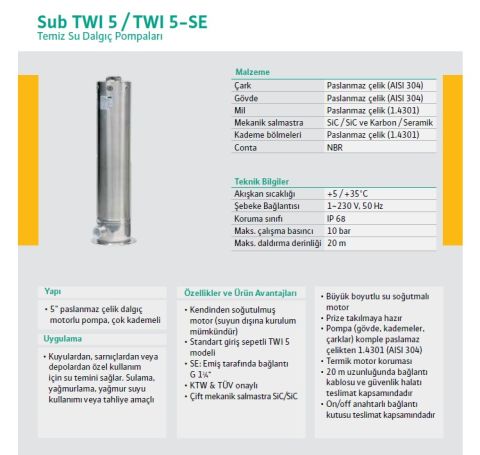

Malzemeler

·         Pompa gövdesi: Paslanmaz çelik 1.4301

·         Çark: 1.4301

·         Mil: 1.4301

·         Mekanik salmastra: SIC/SIC ve kömür/seramik

·         Kademe bölmeleri: 1.4301

·         Ana çark/enjektör: 1.4301

·         Contalar: NBR

Tasarım

·         Çok kademeli yapı türü, AISI304

·         ACS ve WRAS sertifikalı

·         Çift mekanik salmastra SIC/SIC

·         Çıkarılabilir bağlantı kablosu

·         Büyük boyutlu su soğutmalı motor

·         20m uzunluğunda bağlantı kablosu ve güvenlik halatı teslimat kapsamındadır

Тeslimat kapsamı

·         Monofaze alternatif akım modeli: Pompadan kumanda kutusuna 20 m bağlantı kablolu ve kumanda kutusundan fişli 2 m bağlantı kablolu pompa

·         Trifaze alternatif akım modeli: Açık kablo uçlu 20 m bağlantı kablolu pompa

·         Polipropilen güvenlik halatı

·         Montaj ve kullanma kılavuzu
