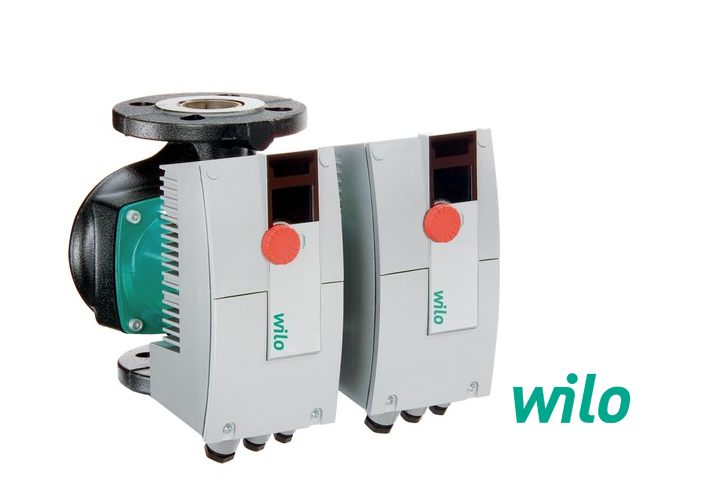

WİLO STRATOS-D 40/1-16 - FREKANS KONVERTÖRLÜ İKİ TİP SİRKÜLASYON POMPASI

Yüksek Verimli Poma Wilo-Stratos D

elektronik ayarlı,

Boru montajı için tasarlanmış en düşük işletim giderlerine sahip ıslak rotorlu ikiz pompa. Tüm ısıtma, havalandırma ve klima uygulamalarında kullanılabilir (-10 °C ila +110 °C). Sabit ve değişken basınç farkı için entegre elektronik performans regülasyonlu. Aşağıdaki işlemler için her pompada tek düğmeli kullanım özelliği de standart donanıma dahildir:

• Pompa açık / kapalı
• İşletim türü seçimi: Ana/yedekli işletim, paralel işletim (randıman optimizasyonlu pik yük açma ve kapama) (Aksesuar: 2 adet IF modülü Stratos gereklidir)
• Regülasyon şekli seçimi:
• dp-c (Basınç farkı sabit)
• dp-v (Basınç farkı değişken)
• dp-T (sıcaklık kontrollü basınç farkı), IR monitörü/stick, Modbus, BACnet, LON ya da Can aracılığıyla
• Maksimum debiyi sınırlandırmak için Q sınırı (sadece IR çubuğundan ayarlanır)
• Kontrol modu (Sabit devir ayarı)
• Otomatik redüksiyon işletimi (otomatik olarak öğrenir)
• Hedef değer ve/veya devir ayarı

Grafiksel pompa ekranı, aşağıdaki değerlerin görüntülenmesi için yatay ve dikey modül düzeni:

• İşletim durumu
• Regülasyon şekli
• Fark basıncı ve/veya devir hedef değeri
• Hata ve uyarı sinyalleri
• İşletim türü İkiz pompa

ECM teknolojisine sahip senkron motor, en yüksek randıman ve yüksek ilk hareket torku, otomatik blokaj açma fonksiyonu ve entegre edilmiş motor tam koruması ile.

Arıza bildirim lambası, potansiyelsiz toplu arıza bildirimi, Wilo IR (kızılötesi) monitörlü/Stick kontrol ve servis cihazı ile kablosuz iletişim kurulabilmesi için IR (kızılötesi) arabirim.

Bina otomasyonu GA ya da ikiz pompa yönetimi için arabirimli Wilo IF modülleri Stratos için soket girişi (Aksesuar: 2 IF modülü Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Kapalı, Ext.Min, SBM, Ext.Kapalı/SBM ya da DP).

Pompa gövdesi kataforez kaplamalı pik dökümden, cam elyafı ile güçlendirilmiş plastikten imal edilmiş çark, metal emdirilmiş karbon rulmanlı paslanmaz çelik mil.

Flanş modelleri:

• DN 32 / DN 65 pompaları için standart donatım: PN 6 ve PN 16 kontra flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun Flanş PN 16),
• DN 80 pompaları için standart donatım: Kontra flanş PN 6 (EN 1092-2'ye uygun olarak PN 16 için tasarlanmıştır) flanş PN 6
• DN 32 ila DN 80 pompaları için özel model: Kontra flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun),

İşletim verileri

• Akışkan
  Water
• Maksimum işletim basıncı PN
  10 bar
• 50 °C'de minimum giriş yüksekliği
  3
• 95 °C'de minimum giriş yüksekliği
  10
• 110 °C'de minimum giriş yüksekliği
  16

Motor verileri

• Enerji verimliliği endeksi (EEI)
  0.23
• Parazit yayını
  EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)
• Parazite dayanıklılık
  EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)
• Elektrik şebekesi bağlantısı
  1~230 V, 50/60 Hz
• Akım girişi P1 maks P_{1 max}
  125.0 W
• Devir hızı min. n_min
  1400 rpm
• Devir hızı maks. n_max
  3700 rpm
• Protection class motor
  IPX4D
• Kablo vidalı bağlantısı
  1 x PG7

Malzemeler

• Pompa gövdesi
  5.1301, EN-GJL-250
• Çark
  PPE/PS-GF30
• Mil
  1.4122, X39CrMo17-1
• Yatak malzemesi
  Carbon graphite, all Carbon
