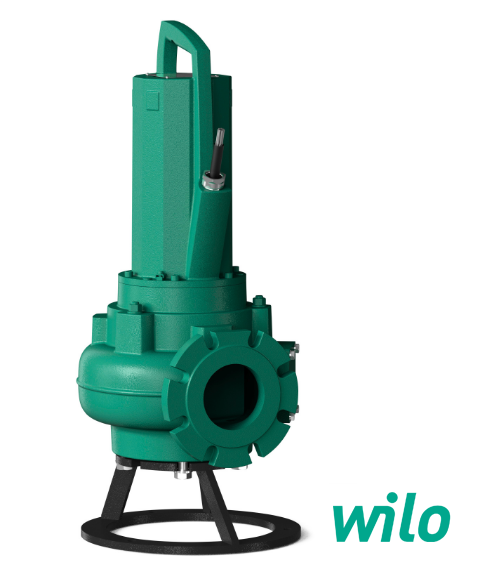

WİLO REXA PRO V10DA-428 - 4,5 KW AĞIR HİZMET TİPİ ATIK SU DALGIÇ POMPA
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- İşletim tipi su altında: S1
- Su altından çıkarılmış işletim tipi: S2-30 dk.; S3 25%
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F, opsiyonel H
- Akışkan sıcaklığı: 3…40 °C, 3 dk. için maks. 60 °C
- Maks. daldırma derinliği: 20 m
- Kablo uzunluğu: 10 m
Malzemeler
- Motor gövdesi: EN-GJL-250
- Hidrolik gövde: EN-GJL250
- Çark: EN-GJL 250 veya EN-GJS-500-7
- Statik contalar: NBR
- Pompa tarafındaki sızdırmazlık: SiC/SiC
- Motor tarafındaki sızdırmazlık: C/MgSiO4
- Mil ucu: Paslanmaz çelik 1.4021
Açıklama/Konstrüksiyon
Sabit ve taşınabilir ıslak kurulum veya sabit kuru kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir (hidroliğe bağlı). Serbest akış çarkı ve tek kanallı çarklar kullanılır.
Motor
Motor olarak, alternatif akım ve trifaze akım modeli yüzey soğutmalı motorlar kullanılır. Alternatif akım motorlarda kondansatör ayrı bir kumanda cihazına monte edilmiştir. Açma işlemi güçten bağımsız olarak doğrudan veya yıldız-üçgenli marşla gerçekleşir.
Motorları soğutma, çevreleyen akışkan vasıtasıyla gerçekleşir (pompalanan akışkan veya hava). Bu durumda atık ısı motor gövdesi üzerinden dışarı verilir.
Bu motorlar su altında sürekli işletimde (S1) kullanılabilir. Su altından çıkarılmış işletimde, motor gücüne bağlı olarak işletim tipleri S1 (sürekli işletim), S2 (kısa süreli işletim) veya S3 (fasılalı işletim) mümkündür.
Ayrıca motorlar şu denetleme düzenekleriyle donatılmıştır:
- Motor odası sızdırmazlık denetimi Sızdırmazlık denetimi, motor odasında bir su girişini bildirir.
- Termik motor denetimi: Termik motor denetimi, motor sargısını fazla ısınmaya karşı korur. Bunun için standart olarak bimetal sensörler kullanılır.
Ayrıca motor, yalıtım haznesini denetlemek için harici bir sızdırmazlık bölmesi elektrodu ile donatılabilir. Bu, akışkan tarafındaki mekanik salmastradan salmastra odasına su sızmasını bildirir.
Bağlantı kablosu standart olarak serbest kablo uçlu, 10 m uzunluğunda ve 'uzunlamasına su sızdırmaz şekilde dökülmüştür:
Yalıtım
Motorla hidrolik arasında, akışkan ve motor tarafında yalıtıma sahip yalıtım haznesi bulunmaktadır. Yalıtım haznesi tıbbi beyaz yağ ile doldurulmuştur. Akışkan ve motor tarafındaki sızdırmazlık, birbirinden bağımsız olarak dönen iki mekanik salmastra tarafından sağlanmaktadır.
Özellikler/Ürün avantajları
- Verimlilik derecesi optimize edilmiş tek kanallı çark ile mümkün olan en yüksek etki
- Tıkanmaları minimum düzeye indiren serbest akış çarkı sayesinde işletim güvenilirliği
- Onaylanmış emniyet. Standart olarak ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı
- Opsiyonel olarak enerji tasarruflu IE3 motor teknolojisiyle temin edilebilir
Konstrüksiyon
Sabit ve taşınabilir ıslak kuruluma ve sabit kuru kuruluma uygun, sürekli işletim için atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
- Kaba atık su
- Foseptik içeren atık sular
- Kirli su
Donanım/İşlev
- Motor odası için sızdırmazlık denetimi
- Bimetal sensörlü sargı sıcaklığı denetimi
- Sızdırmaz hazne denetimi için opsiyonel harici elektrot çubuk
- Kondansatör kumanda kutulu alternatif akım modeli
Тeslimat kapsamı
- 10 m kablolu atık su dalgıç motorlu pompa
- İşletme ve bakım kılavuzu
Tip kodlaması
Örn.: |
Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O |
PRO |
Ürün serisi adı |
V |
Çark: V = serbest akışlı çark C = tek kanallı çark |
06 |
Basınç bağlantısı nominal çapı örn. DN 65 |
D |
Hidrolik modeli: D = emiş tarafı DIN uyarınca delinmiş N = Emme tarafı Kuzey Amerika Standardı (ANSI) uyarınca delinmiş |
A |
Malzeme modeli hidrolik |
110 |
Hidrolik seçimi |
E |
Yüzey soğutmalı motor |
A |
Malzeme modeli Motor |
D |
İki bağımsız mekanik salmastralı sızdırmazlık |
1 |
IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak) |
X |
Ex onayı: X = ATEX F = FM C = CSA |
2 |
Kutup sayısı |
T |
Elektrik şebekesi bağlantısı modeli: M = 1~ T = 3~ |
0015 |
Değer/10 = Nominal motor gücü P2 (kW) |
5 |
Frekans (5 = 50 Hz, 6 = 60 Hz) |
40 |
Ölçüm voltajı kodu |
O |
Ek elektrik donanımı: O = serbest kablo ucu F = Açık kablo uçlu şamandıra şalter A = Fişli şamandıra şalteri P = fişli |
