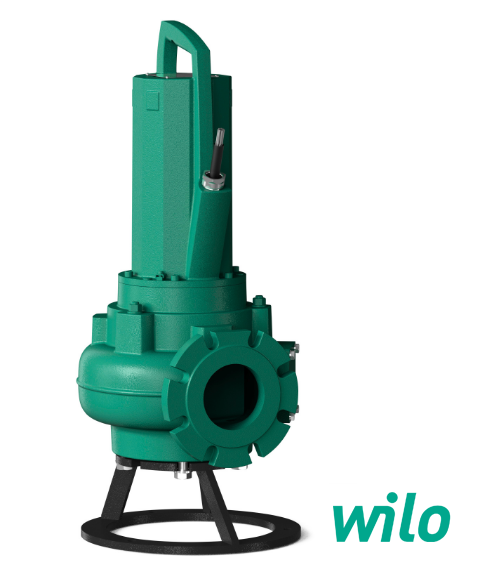

WİLO REXA PRO V10DA-426 - 3,45 KW AĞIR HİZMET TİPİ ATIK SU DALGIÇ POMPA

Teknik veriler

• Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
• İşletim tipi su altında: S1
• Su altından çıkarılmış işletim tipi: S2-30 dk.; S3 25%
• Koruma sınıfı: IP68
• Yalıtım sınıfı: F, opsiyonel H
• Akışkan sıcaklığı: 3…40 °C, 3 dk. için maks. 60 °C
• Maks. daldırma derinliği: 20 m
• Kablo uzunluğu: 10 m

Malzemeler

• Motor gövdesi: EN-GJL-250
• Hidrolik gövde: EN-GJL250
• Çark: EN-GJL 250 veya EN-GJS-500-7
• Statik contalar: NBR
• Pompa tarafındaki sızdırmazlık: SiC/SiC
• Motor tarafındaki sızdırmazlık: C/MgSiO4
• Mil ucu: Paslanmaz çelik 1.4021

Açıklama/Konstrüksiyon

Sabit ve taşınabilir ıslak kurulum veya sabit kuru kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.

Hidrolik

Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir (hidroliğe bağlı). Serbest akış çarkı ve tek kanallı çarklar kullanılır.

Motor

Motor olarak, alternatif akım ve trifaze akım modeli yüzey soğutmalı motorlar kullanılır. Alternatif akım motorlarda kondansatör ayrı bir kumanda cihazına monte edilmiştir. Açma işlemi güçten bağımsız olarak doğrudan veya yıldız-üçgenli marşla gerçekleşir.

Motorları soğutma, çevreleyen akışkan vasıtasıyla gerçekleşir (pompalanan akışkan veya hava). Bu durumda atık ısı motor gövdesi üzerinden dışarı verilir.

Bu motorlar su altında sürekli işletimde (S1) kullanılabilir. Su altından çıkarılmış işletimde, motor gücüne bağlı olarak işletim tipleri S1 (sürekli işletim), S2 (kısa süreli işletim) veya S3 (fasılalı işletim) mümkündür.

Ayrıca motorlar şu denetleme düzenekleriyle donatılmıştır:

• Motor odası sızdırmazlık denetimi Sızdırmazlık denetimi, motor odasında bir su girişini bildirir.
• Termik motor denetimi: Termik motor denetimi, motor sargısını fazla ısınmaya karşı korur. Bunun için standart olarak bimetal sensörler kullanılır.

Ayrıca motor, yalıtım haznesini denetlemek için harici bir sızdırmazlık bölmesi elektrodu ile donatılabilir. Bu, akışkan tarafındaki mekanik salmastradan salmastra odasına su sızmasını bildirir.

Bağlantı kablosu standart olarak serbest kablo uçlu, 10 m uzunluğunda ve 'uzunlamasına su sızdırmaz şekilde dökülmüştür:

Yalıtım

Motorla hidrolik arasında, akışkan ve motor tarafında yalıtıma sahip yalıtım haznesi bulunmaktadır. Yalıtım haznesi tıbbi beyaz yağ ile doldurulmuştur. Akışkan ve motor tarafındaki sızdırmazlık, birbirinden bağımsız olarak dönen iki mekanik salmastra tarafından sağlanmaktadır.
