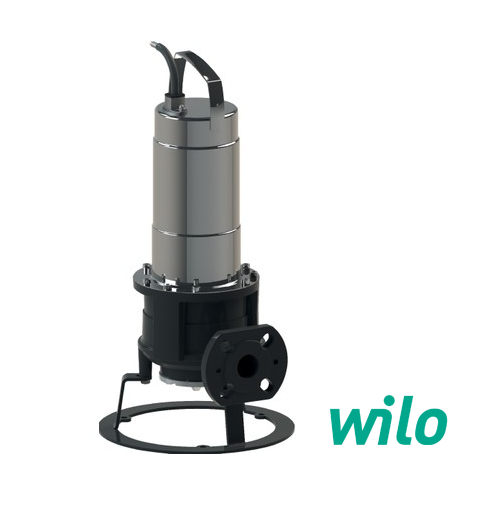

WİLO REXA CUT GI03.41/S-T25-2-540 - 2,5 KW 380V PARÇALAYICI BIÇAKLI DALGIÇ POMPA

Teknik veriler

• Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
• İşletim tipi su altında: S1
• İşletim tipi: Su altından çıkarılmış, CUT GI: S2-15 dk.; S3 % 10
• İşletim tipi: Su altından çıkarılmış, CUT GE: S2-30 dk.; S3 25%
• Koruma sınıfı: IP68
• Yalıtım sınıfı: F (CUT GE: Opsiyonel H)
• Akışkan sıcaklığı: 3…40 °C, 3 dk. için maks. 60 °C
• Maks. daldırma derinliği: 20 m
• Kablo uzunluğu: 10 m

Malzemeler

• Motor gövdesi: 1.4301 (motor modeli "S") veya EN-GJL-250 (motor modeli "P")
• Hidrolik gövde: EN-GJL-250
• Çark: EN-GJL250
• Mil ucu: Paslanmaz çelik 1.4021
• Kesme düzeneği: İçte kalan kesici = 1.4528; Dışta kalan kesici = Abrasit/1.4034
• Pompa tarafındaki sızdırmazlık: SiC/SiC
• Motor tarafındaki sızdırmazlık: C/MgSiO4
• Statik contalar: NBR

Açıklama/Konstrüksiyon

Fasılalı ve sürekli işletimde sabit ve taşınabilir ıslak kurulum için taşabilir blok ünite olarak iç veya dış kısmında kesme düzeneği bulunan atık su dalgıç motorlu pompa.

Hidrolik

Basınç tarafındaki çıkış, DN 32/40 kombine bağlantılı yatay flanş bağlantısı olarak tasarlanmıştır. Azami kuru madde oranı % 8'i geçmemelidir (hidroliğe bağlı). Tek ve çok kanallı çarklar kullanılır.

Motor

Doğrudan çalışma için motor olarak, alternatif ve trifaze model, yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar böylelikle su altında sürekli işletimde (S1) ve su dışında kısa süreli işletimde (S2) veya fasılalı işletimde (S3) kullanılabilir.

Motorlar; termik sargı izlemesi ile donatılmıştır. Bu özellik, motor sargısını aşırı ısınmaya karşı korur. Bunun için standart olarak bimetal sensörler kullanılır. P modeli motorlar, ayrıca bir motor bölmesi denetimi ile donatılmıştır. Bir nem elektrotu, motor bölmesine su girdiğini bildiriyor.

Motorlar, ayrıca yalıtım haznesinin denetimi için harici bir elektrot çubuk ile donatılabilir. Bu, pompa tarafındaki salmastradan yalıtım haznesine su girdiğinde bildirir.

Bağlantı kablosunun uzunluğu standart olarak 10 m'dir ve alternatif akım modelinde bir fişle donatılmıştır. Trifaze akım modeli, standart olarak açık kablo uçlarına sahiptir ve P modeli motorlarda su sızdırmaz şekilde dökülmüştür.

Yalıtım

Motorla hidrolik arasında bir yalıtım haznesi bulunur. Bu, tıbbi beyaz yağ doludur ve pompa tarafındaki salmastradan motorun içine sıvı kaçmasını önler. Pompa ve motor tarafındaki izolasyon, birbirinden bağımsız olarak dönen iki mekanik salmastrayla gerçekleştirilir.
