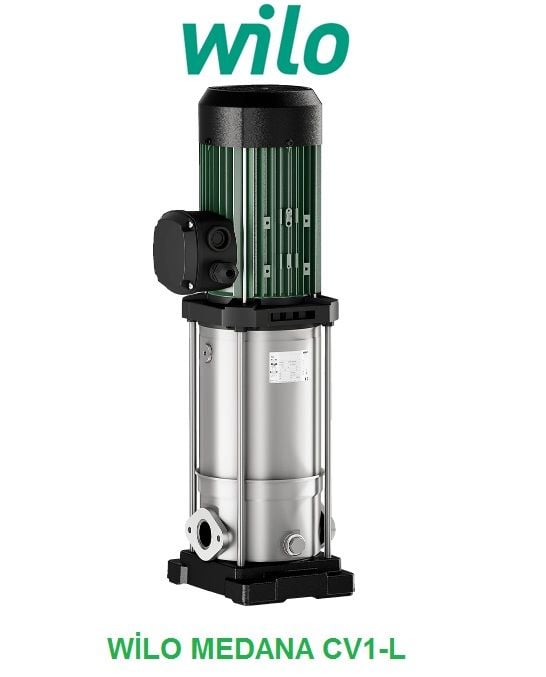

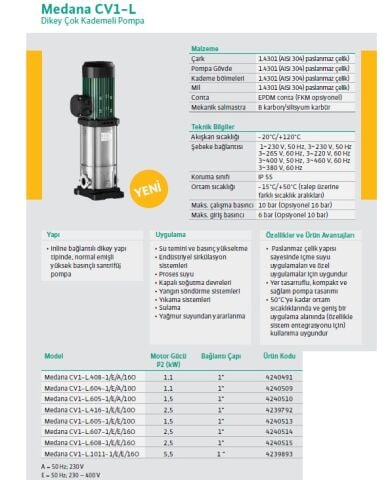

WİLO MEDANA CV1-L.408-1E/A/160 1.1kW 220V DİKEY ÇOK KADEMELİ PASLANMAZ ÇELİK POMPA
İçme
suyu uygulamaları için verimli sistem entegrasyonu.
Normal
emişli, çok kademeli Wilo-Medana CV1-L pompa, temel müşteri ihtiyaçlarını
karşılar ve yüksek hidrolik performans sağlar. Korozyona dirençli bileşenlere
sahip olan kompakt ve sağlam tasarım, içme suyu uygulamalarında kullanım
sağlar. 50 °C'ye kadar ortam sıcaklıklarında kullanılabilir ve sistemlere pompa
entegrasyonu için geniş bir uygulama alanı sunar.
Özellikler/Ürün
avantajları
Paslanmaz
çelik yapısı sayesinde içme suyu uygulamaları ve özel uygulamalar için uygundur
Yer
tasarruflu, kompakt ve sağlam pompa tasarımı
50
°C'ye kadar ortam sıcaklıklarında ve geniş bir uygulama alanında (özellikle
sistem entegrasyonu için) kullanıma uygundur
Ürün
özellikleri
Alternatif
akım veya trifaze akım motoru
Klemens
kutusuna kolay erişim
Yer
tasarruflu kompakt tasarım
Doldurma
ve tahliye tapalarına rahat erişim
Akışkana
temas eden malzemeler paslanmaz çeliktendir
Emme
ve boşaltma tapalarına rahat erişim
Kataforez
kaplamalı braket, temel plakası ve fan kapağı
Konstrüksiyon
Inline
bağlantılı dikey yapı tipinde, normal emişli yüksek basınçlı santrifüj pompa
Uygulama
Su
temini ve basınçlandırma
Endüstriyel
sirkülasyon sistemleri
Proses
suyu
Kapalı
soğutma devreleri
Yangın
söndürme sistemleri
Yıkama
sistemleri
Sulama
Yağmur
suyundan yararlanma
Donanım
/ işlev
İçinden
geçen motor/pompa mili olan inline yapı türünde pompa
1.4301'den
(AISI 304) üretilmiş hidrolik ve pompa gövdesi
Oval
flanş bağlantısı
Alternatif
akım veya trifaze akım motoru
Kondansatör
ile donatılmış, entegre termik motor korumalı alternatif akım motoru (otomatik
yeniden açma dahil)
Tip kodlaması
|
Örnek:
|
Wilo-Medana CV1-L.602-1/E/A/10O
|
|
Medana
|
Ürün ailesi
|
|
CV
|
Commercial Vertical
|
|
1
|
Ürün serisi sınıfı (1 = başlangıç,
3 = standart, 5 = premium)
|
|
L
|
Uzun mil (içinden geçen
motor/pompa miline sahip)
|
|
6
|
Tekli pompanın nominal debi [m3/h]
|
|
2
|
Tekli pompa kademelerinin sayısı
|
|
1
|
1 = AISI 304
|
|
2 = AISI 316L
|
|
|
E
|
E = EPDM, V= FKM conta
|
|
A
|
A = Frekans 50 Hz/monofaze/230 V
|
|
B = Frekans 60 Hz/monofaze/220 V
|
|
|
C = Frekans 60 Hz/monofaze/230 V
|
|
|
D = Frekans 50 Hz/monofaze/400 V
|
|
|
E = Frekans 50
Hz/trifaze/230 – 400 V
|
|
|
F = Frekans 60
Hz/trifaze/220 – 380 V
|
|
|
G = Frekans 60
Hz/trifaze/265 – 460 V
|
|
|
I = Frekans 60 Hz/trifaze/460 V
|
|
|
10
|
Nominal basınç (bar)
|
|
O
|
O = Oval flanşlı bağlantılar
|
|
F = DIN yuvarlak flanşlı
bağlantılar
|
|
|
P = Victaulic bağlantılar
|
Teknik veriler
·
Elektrik şebekesi
bağlantısı 1~230 V (±%10), 50 Hz, takılı termik motor korumalı
·
4 kW 3~230 V (±%10),
50 Hz (Δ), 400 V (±%10), 50 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
·
4 kW 3~265 V (±%10),
60 Hz (Δ), 460 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
·
4 kW 3~220 V (±%10),
60 Hz (Δ), 380 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
·
5,5 kW 3~400 V (±%10),
50 Hz (Δ), 690 V (±%10), 50 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
·
5,5 kW 3~ 460 V
(±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
·
5,5 kW 3~380 V (±%10),
60 Hz (Δ), 660 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
·
Motor koruması isteğe
bağlı olarak 3~ motor için mevcuttur. Bu seçenek, harici frekans konvertör
kullanımı için gereklidir.
·
Koruma sınıfı IP55
·
Akışkan sıcaklığı -20
ila +120 °C
·
-15 °C ila
+50 °C ortam sıcaklığı (talep üzerine farklı sıcaklık aralıkları sunulur)
·
İşletme basıncı maks.
10 bar veya maks. 16 bar, tipe bağlı
·
Giriş basıncı maks.
6 bar veya maks. 10 bar, tipe bağlı
·
Boru ucu nominal çapı
G1", G1¼", G1½" veya G2", tipe bağlı
·
DIN yuvarlak flanş
veya Victaulic bağlantı talep üzerine mevcuttur
·
Akışkanla temas eden
paslanmaz çelik bileşenleri olan pompalar için içme suyu izni (EPDM modeli)
Malzemeler
·
Çark 1.4301 (AISI 304)
paslanmaz çelik
·
Kademe bölmeleri
1.4301 (AISI 304) paslanmaz çelik
·
Mil 1.4301 (AISI 304)
paslanmaz çelik
·
Pompa gövdesi 1.4301
(AISI 304) paslanmaz çelik
·
1.4404'ten (AISI316L)
üretilmiş pompa çarkları, kademe bölmeleri, mil ve pompa gövdesi; talep üzerine
paslanmaz çelik. 1.4404'ten (AISI316L) üretilmiş pompa gövdesi, yalnızca DIN
yuvarlak flanşlı olarak mevcuttur
·
Pompa temel plakası
EN-GJL-250 (kataforez kaplamalı)
·
EPDM conta (FKM
opsiyonel)
·
B karbon/silisyum
karbür mekanik salmastra
·
Yatak
volframkarbid/alüminyum oksit
Tasarım
Inline yapı türüne sahip olan, çok kademeli, normal emişli dikey yüksek
basınçlı santrifüj pompa.
Тeslimat kapsamı
·
Çok kademeli, dikey
Wilo-Medana CV1-L pompa
·
Rp 1 ila Rp 2"
paslanmaz çelik oval karşı flanşlar ve bunlara ait cıvatalar, somunlar ve
contalar
·
Montaj ve kullanma
kılavuzu
|

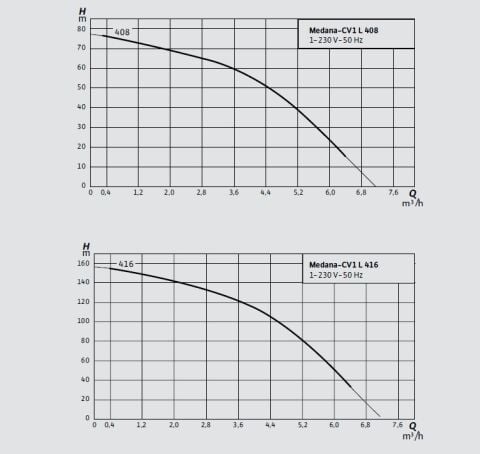

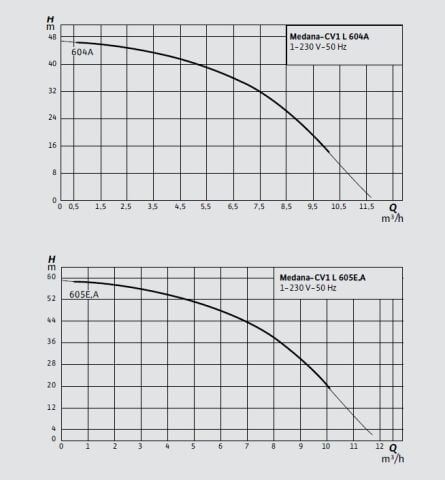

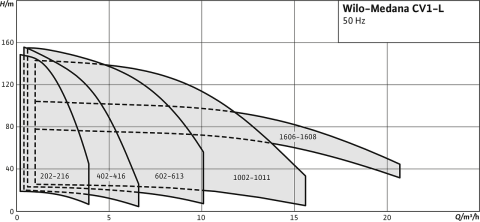

Hidrolik veriler
|
|
|
Minimum verimlilik endeksi (MEI)
|
0.7
|
|
Giriş basıncı
|
6 bar
|
|
Maksimum işletim basıncı PN
|
16 bar
|
|
Basma ağzı
|
G 1
|
|
Min. akışkan sıcaklığı Tmin
|
-20 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
120 °C
|
|
Ortam sıcaklığı min. Tmin
|
-15 °C
|
|
Maks. ortam sıcaklığı Tmax
|
50 °C
|
|
Motor verileri
|
|
|
Elektrik şebekesi bağlantısı
|
1~230 V, 50 Hz
|
|
Gerilim toleransı
|
±10 %
|
|
Nominal motor gücü P2
|
1,1 kW
|
|
Motor enerji verimliliği sınıfı
|
IE2
|
|
Nominal akım IN
|
7,3 A
|
|
Nominal devir hızı n
|
2900 1/min
|
|
Güç tüketimi P1 max
|
1602 W
|
|
Motor verimlilik derecesi ηm % 50 ηM 50%
|
66,5 %
|
|
Motor verimlilik derecesi ηm % 75 ηM 75%
|
74,4 %
|
|
Motor verimlilik derecesi ηm % 100 ηM 100%
|
79,6 %
|
|
Yalıtım sınıfı
|
F
|
|
Motor koruma sınıfı
|
IP55
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
Paslanmaz çelik
|
|
Çark
|
Paslanmaz çelik
|
|
Mil
|
Paslanmaz çelik
|
|
Mekanik salmastra
|
BQ1E3GG
|
|
Conta malzemesi
|
EPDM
|
|
Montaj ölçüleri
|
|
|
Emiş tarafında boru bağlantısı
|
G 1
|
|
Basınç tarafında boru bağlantısı
|
G 1
|
