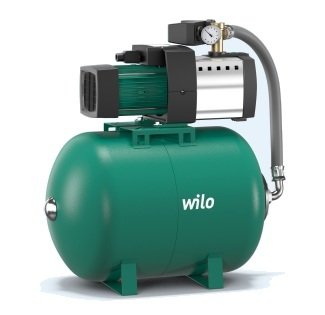

WİLO  HiMulti 3 H 50/2-25 P-TR  -  220V - 0.7 HP - KENDİNDEN EMİŞLİ, ÇOK  KADEMELİ YATAY TANKLI HİDROFOR

Veri föyü

Hidrolik veriler

• Maksimum işletim basıncı PN
  8 bar
• Basma ağzı
  Rp 1
• Min. akışkan sıcaklığı Tmin
  0 °C
• Maks. akışkan sıcaklığı Tmax
  40 °C
• Ortam sıcaklığı min. Tmin
  -15 °C
• Maks. ortam sıcaklığı Tmax
  40 °C

Motor verileri

• Elektrik şebekesi bağlantısı
  1~230 V, 50 Hz
• Nominal motor gücü P2
  0.50 kW
• Nominal akım IN
  3.30 A
• Nominal devir hızı n
  2900 1/min
• Yalıtım sınıfı
  F
• Koruma sınıfı
  X4

Malzemeler

• Çark
  PPE/PS-GF30
• Motor malzemesi
  Stainless steel
• Mil contası
  BVPFF
• Kademe bölmesi malzemesi
  PPE/PS-GF30

Montaj ölçüleri

• Membran basıncı genleşme kabının brüt hacmi V
  50 l
• Emiş tarafında boru bağlantısı
  Rp 1
• Basınç tarafında boru bağlantısı
  Rp 1

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  HiMulti 3 H 50/2-25 P-TR
• EAN numarası
  4048482834474
• Ürün numarası
  2549360
• Ağırlık net yakl. m
  28 kg
• Ağırlık brüt yakl. m
  31.7 kg
• Ambalajlı uzunluk ölçüsü
  715 mm
• Ambalajlı yükseklik ölçüsü
  735 mm
• Ambalajlı genişlik ölçüsü
  430 mm
• Ambalaj özelliği
  Satış ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1

















 ÜRÜN SERİSİ TANIMI











Özellikler/Ürün avantajları

• Kolay: Plug & Pump sistemi
• Verimli: Verimliliği yüksek, düşük elektrik tüketimi ve motor optimizasyonu sayesinde kompak yapı
• Otomatik çalışan sistem, diyaframlı genleşme tankı ve basınç şalterlerinin basınç darbeleri önlenir
• Sessiz: 56 dB(A) - 64 dB(A) arası ses seviyesi

Konstrüksiyon

Diyaframlı genleşme tankına sahip su temin sistemi, normal emişli (HiMulti 3 H) veya kendinden emişli (HiMulti 3 H P) model

Uygulama

• Su temini (ACS uyarınca içme suyu ruhsatı)
• Yağmurlama
• Sulama ve spreyleme
• Yağmur suyundan yararlanma



Donanım/İşlev

• Doğrudan flanşlanan motor
• Basınç şalteri
• Diyaframlı basınç tankı (diyafram değiştirilebilir)
• Fişli bağlantı kablosu
• Termik motor koruma şalteri



Тeslimat kapsamı

• Pompa
• Basınç şalteri
• Manometre
• Diyaframlı genleşme tankı (hacmi 50 l veya 100 l)
• Çelik gövdeli ve rakor bağlantılı basınç hortumu
• 1 adet contalı, plastik konektör, giriş borusuna manuel bağlantı için
• Wilo-Connector (elektrikli hızlı konektör)
• Montaj ve kullanma kılavuzu



Tip kodlaması

Örnek:	HiMulti 3 H50-24 P
HiMulti	Şahsi su temini için çok kademeli yatay santrifüj pompa (Hi = Home Intelligence)
3	Ürün seviyesi (1 = başlangıç, 3 = standart, 5 = premium)
H	Hazneli tesis
50	Hazne hacmi, l olarak
2	Nominal debi m³/saat olarak
4	Çark sayısı
P	P = kendinden emişli model (bilgi yoksa = normal emişli model)

Teknik veriler

• Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
• İzin verilen akışkan sıcaklığı: 0 °C ila +40 °C (10 dak için +55 °C)
• İzin verilen çevre sıcaklığı: -15 °C ila +40 °C
• İzin verilen depolama sıcaklığı: -30 °C ila +60 °C
• İzin verilen maks. işletme basıncı: 8 bar
• İzin verilen maks. giriş basıncı: 3 bar
• Hazne hacmi: 50 veya 100 l
• Basınç şalteri için ayarlama aralığı: 1-5 bar
• Koruma sınıfı IP 54
• Basınç tarafı boru bağlantısı: Rp1
• Emiş tarafı boru bağlantısı: Rp1



Malzemeler

• ACS, WRAS ve KTW uyarınca içme suyu izinli Technopolymer pompa gövdesi
• ACS, WRAS ve KTW uyarınca içme suyu izinli Noryl GF30 çarklar ve kademe kaplaması
• Paslanmaz çelik mil ve pompa kapağı
• Seramik/kömür mekanik salmastra
