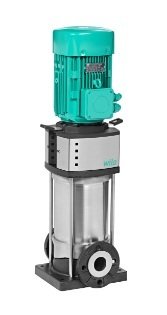

WİLO HELIX V1605-1/16/E/S/400-50 - DİKEY MİLLİ, ÇOK KADEMELİ, KOMPLE PASLANMAZ ÇELİK, FANLI, SANTRİFÜJ POMPA
Stok Kodu
HELIXWİLOG44
Fiyat
2.826,00 EUR + KDV
Havale
69.374,80 TL
(%3,00 havale indirimi)
* 9.600,42 TL den başlayan taksitlerle!!
%43
71.520,41 TL
125.474,40 TL
WİLO HELIX V1605-1/16/E/S/400-50 - DİKEY MİLLİ, ÇOK KADEMELİ, KOMPLE PASLANMAZ ÇELİK, FANLI, SANTRİFÜJ POMPA
Veri föyü
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)
0.5
-
Giriş basıncı
10 bar
-
Maksimum işletim basıncı PN
16 bar
-
Basma ağzı
G 2
-
Min. akışkan sıcaklığı Tmin
-30 °C
-
Maks. akışkan sıcaklığı Tmax
120 °C
-
Ortam sıcaklığı min. Tmin
-15 °C
-
Maks. ortam sıcaklığı Tmax
50 °C
Minimum verimlilik endeksi (MEI)
0.5
Giriş basıncı
10 bar
Maksimum işletim basıncı PN
16 bar
Basma ağzı
G 2
Min. akışkan sıcaklığı Tmin
-30 °C
Maks. akışkan sıcaklığı Tmax
120 °C
Ortam sıcaklığı min. Tmin
-15 °C
Maks. ortam sıcaklığı Tmax
50 °C
Motor verileri
-
Elektrik şebekesi bağlantısı
3~400 V, 50 Hz
-
Gerilim toleransı
±10 %
-
Nominal motor gücü P2
4.00 kW
-
Nominal akım IN
7.40 A
-
Nominal devir hızı n
2900 1/min
-
Güç faktörü cos φ
0.87
-
Açma türü
Doğrudan online (DOL)
-
Motor verimlilik derecesi ηm % 50 ηM 50%
86.5
-
Motor verimlilik derecesi ηm % 75 ηM 75%
88
-
Motor verimlilik derecesi ηm % 100 ηM 100%
88.1
-
Yalıtım sınıfı
F
-
Motor koruma sınıfı
IP55
Elektrik şebekesi bağlantısı
3~400 V, 50 Hz
Gerilim toleransı
±10 %
Nominal motor gücü P2
4.00 kW
Nominal akım IN
7.40 A
Nominal devir hızı n
2900 1/min
Güç faktörü cos φ
0.87
Açma türü
Doğrudan online (DOL)
Motor verimlilik derecesi ηm % 50 ηM 50%
86.5
Motor verimlilik derecesi ηm % 75 ηM 75%
88
Motor verimlilik derecesi ηm % 100 ηM 100%
88.1
Yalıtım sınıfı
F
Motor koruma sınıfı
IP55
Malzemeler
-
Pompa gövdesi
Stainless steel
-
Çark
Stainless steel
-
Mil
Stainless steel
-
Mekanik salmastra
Q1BE3GG
-
Conta malzemesi
EPDM
Pompa gövdesi
Stainless steel
Çark
Stainless steel
Mil
Stainless steel
Mekanik salmastra
Q1BE3GG
Conta malzemesi
EPDM
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı
G 2
-
Basınç tarafında boru bağlantısı
G 2
Emiş tarafında boru bağlantısı
G 2
Basınç tarafında boru bağlantısı
G 2
Sipariş vermeye yönelik bilgiler
-
Ürün
Wilo
-
Ürün tanımı
HELIX V1605-1/16/E/S/400-50
-
EAN numarası
4048482591971
-
Ürün numarası
4201325
-
Ağırlık net yakl. m
47 kg
-
Ağırlık brüt yakl. m
55.0 kg
-
Ambalajlı uzunluk ölçüsü
1200 mm
-
Ambalajlı yükseklik ölçüsü
600 mm
-
Ambalajlı genişlik ölçüsü
400 mm
-
Ambalaj özelliği
Nakliye ambalajı
-
Ambalaj türü
Karton
-
Minimum sipariş miktarı
1
Ürün
Wilo
Ürün tanımı
HELIX V1605-1/16/E/S/400-50
EAN numarası
4048482591971
Ürün numarası
4201325
Ağırlık net yakl. m
47 kg
Ağırlık brüt yakl. m
55.0 kg
Ambalajlı uzunluk ölçüsü
1200 mm
Ambalajlı yükseklik ölçüsü
600 mm
Ambalajlı genişlik ölçüsü
400 mm
Ambalaj özelliği
Nakliye ambalajı
Ambalaj türü
Karton
Minimum sipariş miktarı
1
Ürün serisi tanımı:
Wilo Ürün Serisi Genel Özellikler:
Özellikler/Ürün avantajları
- Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
- Debi ve NPSH optimizasyonlu pompa gövdesi
- Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
- Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM
- modeli)
Uygulama
- Su temini ve basınç yükseltme
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Kapalı soğutma devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
Konstrüksiyon
Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa
- Sulama
Donanım/İşlev
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Тeslimat kapsamı
- Helix V yüksek basınçlı santrifüj pompa
- Montaj ve kullanma kılavuzu
- Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Tip kodlaması
|
Örnek: |
Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265 |
|
Helix V(F) |
Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa (F) = VdS sertifikalı pompa modeli |
|
22 |
Debi, m3/saat olarak |
|
02 |
Çark adedi |
|
2 |
Düzeltilen çark sayısı (Opsiyonel) |
|
1 |
Pompa malzemeleri |
|
|
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L) |
|
|
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L) |
|
|
3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) |
|
|
4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü] |
|
16 |
Maks. işletme basıncı, bar olarak |
|
|
16 = 16 bar (PN 16 flanş) |
|
|
25 = 25 bar (PN 25 flanş) |
|
|
30 = 30 bar (PN 40 flanş) |
|
E |
Conta türü E = EPDM V = FKM |
|
X |
"X-Care" özel model |
|
K |
Mekanik salmastra kartuş tipi |
|
S |
Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir. |
|
1 |
1 = 1~ (Alternatif akım) Hiç = 3~ (Trifaze akım) |
|
400 |
Bağlantı gerilimi, V olarak |
|
50 |
Frekans, Hz olarak |
|
-38FF265 |
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli) |
|
.. |
Opsiyonel |
Teknik veriler
- Elektrik bağlantısı:
- 3~400 V (±%10), 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
- • 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
- Akışkan sıcaklığı aralığı:
- Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
- Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
- Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
- Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
- Azami işletme basıncı: 16/25/30 bar
- Maks. giriş basıncı 10 bar
- Koruma sınıfı: IP55
- Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
- Mevcut versiyonlar:
- Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
- Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
Malzemeler
Helix V 2, 4, 6, 10, 16:
Standart model
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
- Temel plakası ve braket EN-GJL-250 (KTL kaplama)
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Standart model
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Mil paslanmaz çelik 1.4057 (AISI 431)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif akışkanlar için
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Temel plakası paslanmaz çelik 1.4301 (AISI 304)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Açıklama/Konstrüksiyon
- Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
- Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir.
