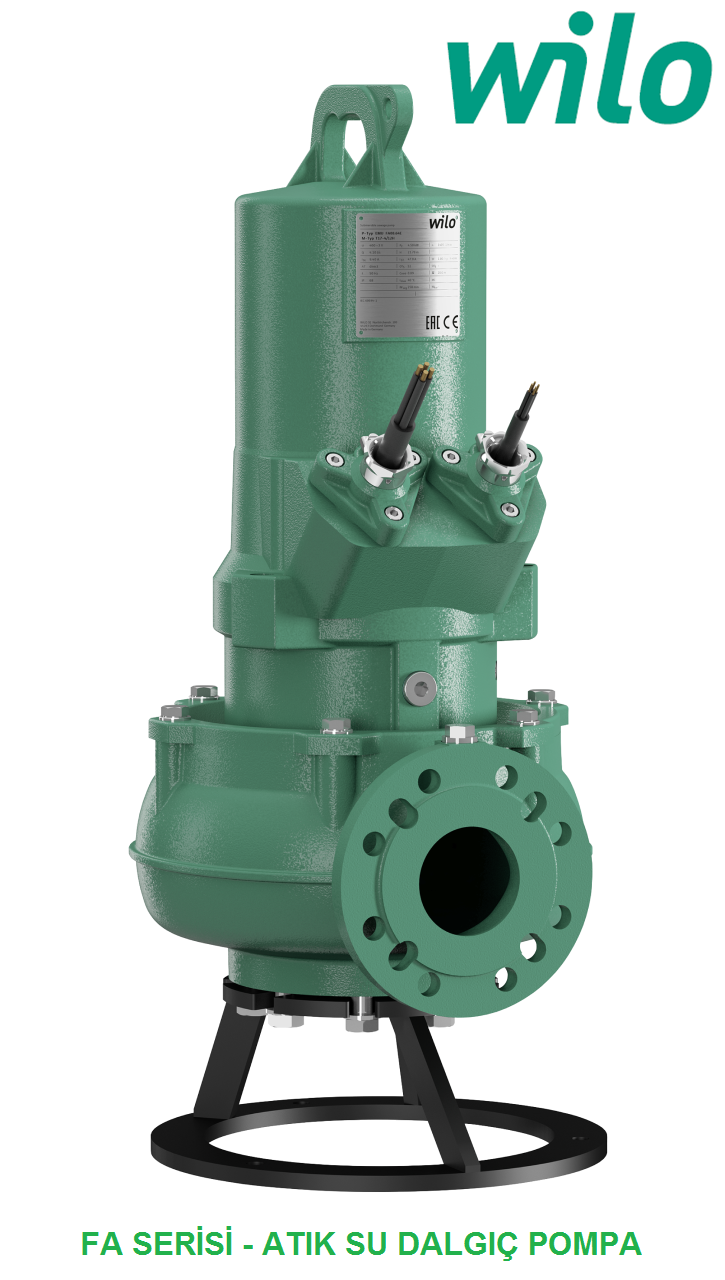

WİLO FA 10.34-258E + T 17.2-4/24H Ex 10kW 380V DN 100 DÖKÜM GÖVDELİ FLANŞLI ATIK SU DALGIÇ POMPA
Özellikler/Ürün
avantajları
Büyük serbest küresel
geçişli serbest akış ve tek kanal hidrolik sistemleri sayesinde işletim
güvenilirliği sağlanır
Opsiyonel yalıtım
haznesi denetimi sayesinde proses güvenliği
Konstrüksiyon
Sabit ve taşınabilir
ıslak kuruluma uygun, sürekli işletim için, soğutma sistemsiz atık su dalgıç
motorlu pompa.
Uygulama
Aşağıdakiler için basma
işlemi gerçekleştirir:
Foseptik içeren atık
sular
Foseptik ve uzun lifli
bileşenler içermeyen, ön temizliği yapılmış atık su
Kirli su
Donanım / işlev
Pik dökümden imal ağır
sağlam model
ATEX uyarınca patlamaya
karşı korumalı yüzey soğutmalı motorlar
Sargı sıcaklığı
denetlemesi

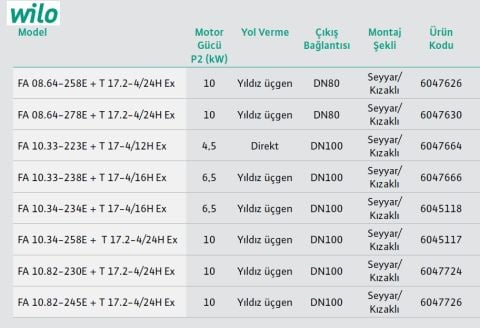

Tip kodlaması
|
Örn.:
|
Wilo-EMU
FA 08.22W-133 + T 12-2/11GEx
|
|
FA
|
Dalgıç motorlu atık su pompası
|
|
08
|
x10 = Nominal çap basınç
bağlantısı örn. DN 80
|
|
22
|
Güç tanım sayısı
|
|
W
|
Çark:
W = Serbest akışlı çark
E = Tek kanallı çark
|
|
133
|
Çark çapı, mm olarak
|
|
T
|
Yüzey soğutmalı motor, soğutma
sistemi hariç
|
|
12
|
Yapı boyutu
|
|
2
|
Kutup sayısı
|
|
11
|
x10 = mm olarak paket uzunluğu
|
|
G
|
Sızdırmazlık versiyonu:
H = Mil keçesi/Mekanik salmastra
G = İki ayrı mekanik salmastra
|
|
Ex
|
ATEX uyarınca patlama tehlikesine
karşı güvenlik ruhsatı
|
Teknik veriler
·
Elektrik şebekesi
bağlantısı: 3~400 V, 50 Hz
·
İşletim tipi su
altında: S1
·
Su altından çıkarılmış
işletim tipi: S2-15 veya S2-30
·
Koruma sınıfı: IP68
·
Yalıtım sınıfı: H
·
Akışkan sıcaklığı:
3…40 °C
·
Kablo uzunluğu:
10 m
·
Serbest küresel geçiş
45 ilâ 100 mm
·
Maks. daldırma
derinliği: 20 m
Malzemeler
·
Pompa gövdesi:
EN-GJL-250
·
Çark: EN-GJL ve/veya
EN-GJS
·
Statik contalar: NBR
·
Akışkan tarafı
salmastra: Mekanik salmastra SiC/SiC
·
Motor tarafı salmastra
(tipe bağlı): - NBR mil keçesi - SiC/SiC veya kömür/seramik mekanik salmastra
·
Motor gövdesi:
EN-GJL-250
·
Mil: Paslanmaz çelik
1.4021
Tasarım
Sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su
dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır.
Azami olası kuru madde oranı hidrolik ve çark tipine göre en fazla % 8. Şu
çark biçimleri kullanılır:
·
Serbest akış çarkı (W)
·
Tek kanallı çark (E)
Tüm tek kanallı hidrolik sistemleri sertleştirilmiş maddelerden imal
edilmiş bir rulman halkası ve sabit aşınma halkasıyla donatılmıştır. Bunlar
ünitenin uzun vadeli ve istikrarlı verimliliğine katkıda bulunur ve bakım
masraflarını en aza düşürür.
Motor
Yüzey soğutmalı motorların (T motor) kendi soğutma sistemleri yoktur ve
ısılarını gövdeleri aracılığıyla motorun etrafını saran akışkana iletirler. Bu
nedenle motorlar su altında sürekli işletimde kullanılabilir. Yapım boyutuna
bağlı olarak kısa süreli işletimde suyun dışında da kullanılabilirler.
Tüm motorlarda bunları korumak üzere akışkanın girişinin önünde sızdırmaz
bir hazne bulunmaktadır. Bu dışarıdan ulaşılabilir özelliktedir ve opsiyonel
olarak çubuk elektroduyla denetlenebilir. Kullanılan tüm doldurma akışkanları
biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı
değildir.
Kablo gelişi uzunlamasına su sızdırmaz özelliğe sahiptir, kablo uzunluğu 10
m'dir ve kablo uçları serbesttir.
Yalıtım
Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki
sızdırmazlık aşağıdaki varyantlarda mevcuttur:
·
H varyantı: akışkan
tarafında mekanik bir salmastra, motor tarafında bir radyal mil salmastrası
·
G varyantı: iki
bağımsız etkideki mekanik salmastra
Ex onayı
Motorlar, ATEX yönergesi uyarınca patlamaya karşı güvenlik ruhsatına
sahiptir.
Тeslimat kapsamı
·
10 m fişsiz
bağlantı kablolu, bağlanmaya hazır atıksu dalgıç motorlu pompa
· Montaj ve kullanma kılavuzu
|

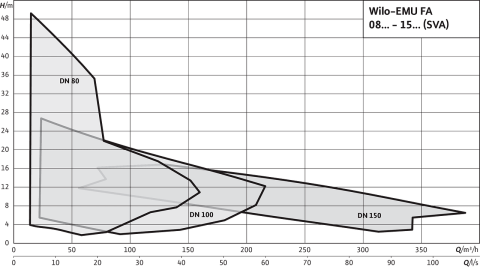

Hidrolik veriler
|
|
|
Maksimum işletim basıncı p
|
2,5 bar
|
|
Basma ağzı
|
DN 100
|
|
Hidrolikte serbest küresel geçiş
|
80 mm
|
|
Çark konstrüksiyonu türü
|
Tek kanallı çark
|
|
Maks. daldırma derinliği
|
20 m
|
|
Basma yüksekliği maks. Hmax
|
25,3 m
|
|
Debi maks. Qmax
|
57,8 m³/sa
|
|
Min. akışkan sıcaklığı Tmin
|
3 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
40 °C
|
|
Ortam sıcaklığı min. Tmin
|
3 °C
|
|
Maks. ortam sıcaklığı Tmax
|
40 °C
|
|
Motor verileri
|
|
|
Tip
|
T 17.2-4/24HEx 10kW
|
|
Elektrik şebekesi bağlantısı
|
3~400 V, 50 Hz
|
|
Gerilim toleransı
|
±10 %
|
|
Nominal motor gücü P2
|
10 kW
|
|
Güç tüketimi P1 max
|
12,20 kW
|
|
Nominal akım IN
|
21 A
|
|
Başlangıç akımı I
|
41 A
|
|
İşletim tipi (su altında)
|
S1
|
|
İşletim tipi (su altından çıkarılmış)
|
-
|
|
Nominal devir hızı n
|
1417 1/min
|
|
Güç faktörü cos φ
|
0.85
|
|
Açma türü
|
Yıldız-üçgen (SD)
|
|
Kutup sayısı
|
4
|
|
Maks. kumanda sıklığı t
|
15 1/h
|
|
Yalıtım sınıfı
|
H
|
|
Motor koruma sınıfı
|
IP68
|
|
Kablo
|
|
|
Bağlantı kablosu uzunluğu
|
10 m
|
|
Kablo tipi
|
H07RN-F
|
|
Kablo kesiti
|
10G1,5 mm²
|
|
Bağlantı kablosu türü
|
Çözülemez
|
|
Donanım / işlev
|
|
|
Fiş
|
hayır
|
|
Şamandıra şalter
|
hayır
|
|
Ufalayıcı
|
hayır
|
|
Patlama koruması türü
|
ATEX
|
|
Motor koruması
|
Bimetal
|
|
Motor sızdırmazlık denetimi
|
evet
|
|
Yalıtım haznesi sızdırmazlık denetimi
|
Opsiyonel
|
|
Sızıntı odası sızdırmazlık denetimi
|
hayır
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
Dökme demir
|
|
Çark
|
Dökme demir
|
|
Mil
|
Paslanmaz çelik
|
|
Pompa tarafında conta malzemesi
|
Silisyum karbür
|
|
Conta malzemesi
|
NBR
|
|
Motor malzemesi
|
Dökme demir
|
|
Montaj ölçüleri
|
|
|
Giriş bağlantısı
|
DN 100
|
|
Çıkış bağlantısı
|
DN 100
|
