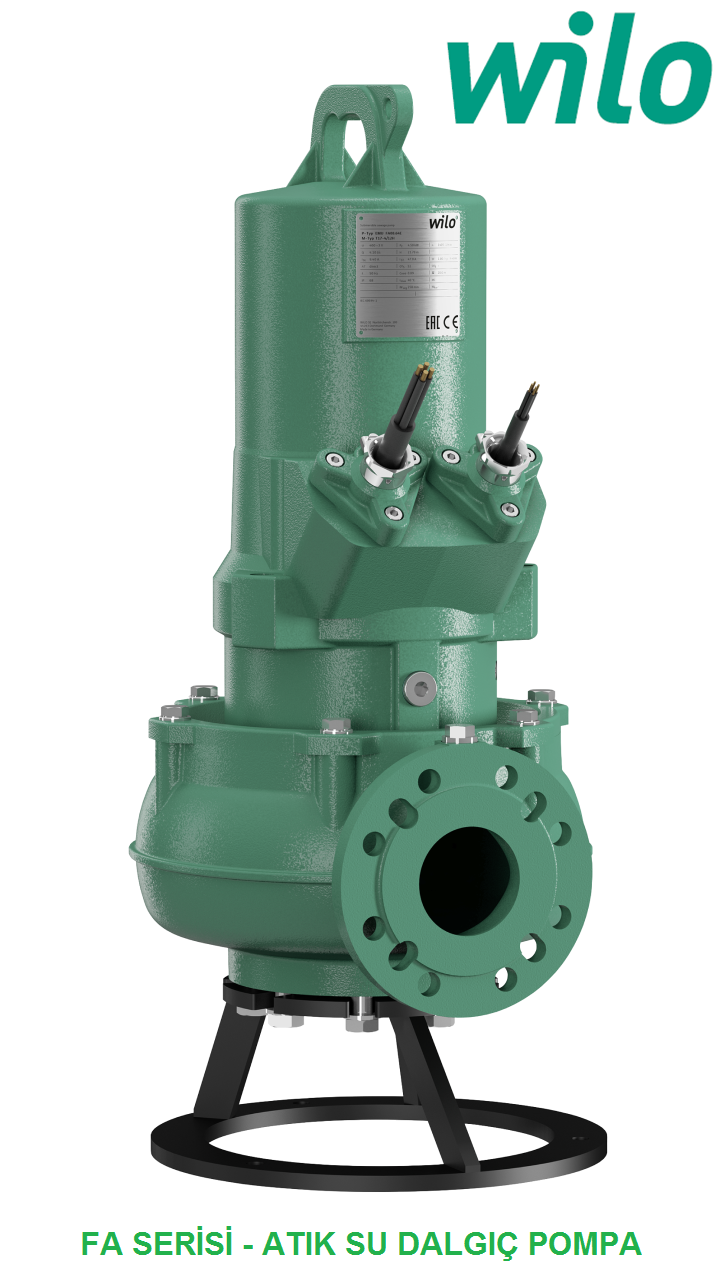

WİLO FA 10.33-223E + T 17-4/12H Ex 4.5kW 380V DN 100 DÖKÜM GÖVDELİ FLANŞLI ATIK SU DALGIÇ POMPA

Özellikler/Ürün avantajları

Büyük serbest küresel geçişli serbest akış ve tek kanal hidrolik sistemleri sayesinde işletim güvenilirliği sağlanır

Opsiyonel yalıtım haznesi denetimi sayesinde proses güvenliği

Konstrüksiyon

Sabit ve taşınabilir ıslak kuruluma uygun, sürekli işletim için, soğutma sistemsiz atık su dalgıç motorlu pompa.

Uygulama

Aşağıdakiler için basma işlemi gerçekleştirir:

Foseptik içeren atık sular

Foseptik ve uzun lifli bileşenler içermeyen, ön temizliği yapılmış atık su

Kirli su

Donanım / işlev

Pik dökümden imal ağır sağlam model

ATEX uyarınca patlamaya karşı korumalı yüzey soğutmalı motorlar

Sargı sıcaklığı denetlemesi

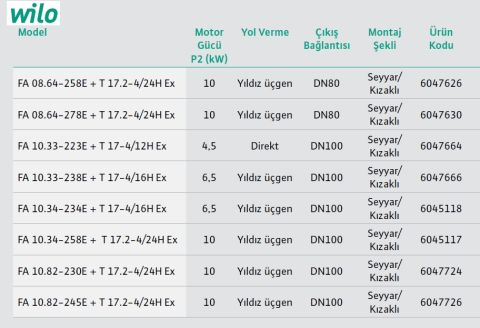

Tip kodlaması

Teknik veriler

·         Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz

·         İşletim tipi su altında: S1

·         Su altından çıkarılmış işletim tipi: S2-15 veya S2-30

·         Koruma sınıfı: IP68

·         Yalıtım sınıfı: H

·         Akışkan sıcaklığı: 3…40 °C

·         Kablo uzunluğu: 10 m

·         Serbest küresel geçiş 45 ilâ 100 mm

·         Maks. daldırma derinliği: 20 m

Malzemeler

·         Pompa gövdesi: EN-GJL-250

·         Çark: EN-GJL ve/veya EN-GJS

·         Statik contalar: NBR

·         Akışkan tarafı salmastra: Mekanik salmastra SiC/SiC

·         Motor tarafı salmastra (tipe bağlı): - NBR mil keçesi - SiC/SiC veya kömür/seramik mekanik salmastra

·         Motor gövdesi: EN-GJL-250

·         Mil: Paslanmaz çelik 1.4021

Tasarım

Sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.

Hidrolik

Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami olası kuru madde oranı hidrolik ve çark tipine göre en fazla % 8. Şu çark biçimleri kullanılır:

·         Serbest akış çarkı (W)

·         Tek kanallı çark (E)

Tüm tek kanallı hidrolik sistemleri sertleştirilmiş maddelerden imal edilmiş bir rulman halkası ve sabit aşınma halkasıyla donatılmıştır. Bunlar ünitenin uzun vadeli ve istikrarlı verimliliğine katkıda bulunur ve bakım masraflarını en aza düşürür.

Motor

Yüzey soğutmalı motorların (T motor) kendi soğutma sistemleri yoktur ve ısılarını gövdeleri aracılığıyla motorun etrafını saran akışkana iletirler. Bu nedenle motorlar su altında sürekli işletimde kullanılabilir. Yapım boyutuna bağlı olarak kısa süreli işletimde suyun dışında da kullanılabilirler.

Tüm motorlarda bunları korumak üzere akışkanın girişinin önünde sızdırmaz bir hazne bulunmaktadır. Bu dışarıdan ulaşılabilir özelliktedir ve opsiyonel olarak çubuk elektroduyla denetlenebilir. Kullanılan tüm doldurma akışkanları biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.

Kablo gelişi uzunlamasına su sızdırmaz özelliğe sahiptir, kablo uzunluğu 10 m'dir ve kablo uçları serbesttir.

Yalıtım

Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki sızdırmazlık aşağıdaki varyantlarda mevcuttur:

·         H varyantı: akışkan tarafında mekanik bir salmastra, motor tarafında bir radyal mil salmastrası

·         G varyantı: iki bağımsız etkideki mekanik salmastra

Ex onayı

Motorlar, ATEX yönergesi uyarınca patlamaya karşı güvenlik ruhsatına sahiptir.

Тeslimat kapsamı

·         10 m fişsiz bağlantı kablolu, bağlanmaya hazır atıksu dalgıç motorlu pompa

·         Montaj ve kullanma kılavuzu
