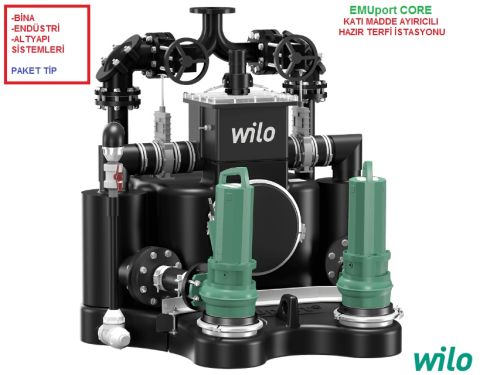

WİLO EMUport CORE 45.2-28/540 380V KATI MADDE AYIRICILI HAZIR PAKET TİP ATIK SU FOSEPTİK TERFİ İSTASYONU (BİNA-ENDÜSTRİ-ALTYAPI SİSTEMLERİ İÇİN) - Panosuz
|
Ürün tanımı
|
Tankın brüt hacmi V
|
Elektrik şebekesi bağlantısı
|
Ürün numarası
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EMUport CORE
20.2-21/540
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

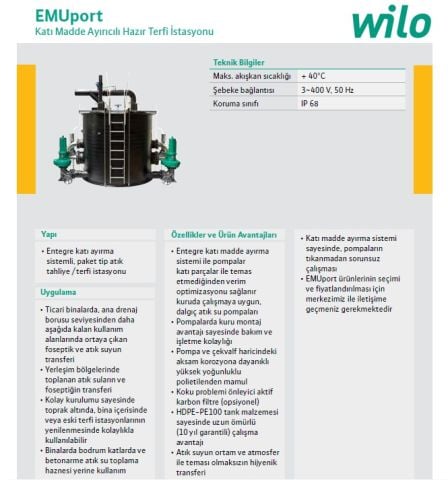

Katı maddeleri ayırın ve taşıyın. Temiz, güvenli ve güvenilir.
Özellikle binalarda ve konutlarda, atık sudaki büyük katı maddeler
atık su taşıma sisteminin tıkanmasına neden olabilir. Sonuç: Bu da çalışma
arızalarına yol açarak servis maliyetlerinin yükselmesine neden olur. Wilo
tarafından sunulan uzun ömürlü çözüm: Wilo-EMUport CORE katı madde ayırma
sistemi. Sistemin çalışmasına hiçbir zarar vermeden, atık suların tıkanma
olmadan taşınmasına olanak sağlar. Ayrıca hijyenik kuru kurulum ve dışarıdan
kolay erişilebilirlik sayesinde bakımı kolaydır. Sistemin bütünü, korozyon
tutmayan bir bacadan ve daha büyük olan Wilo sistemlerinde kullanıma yönelik
baca sistemlerinden oluşur. İhtiyaçlarınıza en uygun çözüm.
Özellikler/Ürün avantajları
Katı maddelerin atık sudan ayrılması sayesinde maksimum işletim
güvenliği: Büyük katı maddelerin pompadan geçmesi gerekmediği için tıkanma da
oluşmaz
Eski pompa istasyonlarının kolayca yenilenmesini sağlayan retrofit
sistem sayesinde ekonomiktir
PE ve PUR malzeme kullanımı sayesinde uzun ömürlüdür ve korozyona
dayanıklıdır
Hijyenik kuru kurulum, dışarıdan kolay erişilebilirlik ve tekli blokaj
özellikleri sayesinde çalışırken bile bakımı kolaydır
Atık sulardaki katı madde oranının giderek artmasına rağmen gelecekte
de güvenle kullanılabilir
Binada ve çapı 1.500 mm üzeri bacalarda esnek bir şekilde monte
edilebilir
Kolayca entegre edilebilir ve bağlanmaya hazır Plug&Pump sistemi
Verimli atık su dalgıç motorlu pompalar sayesinde enerji tasarrufu
sağlar, tercihen IE3 motorlar ile
Konstrüksiyon
Bina içinde veya dış mekanda hazne içinde kuruluma yönelik, katı madde
ayırma sistemi bulunan (DIN EN 12050-1 standardına uygun), standartlaştırılmış
atık su terfi tesisi
Uygulama
Foseptik içeren atık suların tahliyesi:
Atık suların doğal eğimle kanalizasyon sistemine verilemediği durumlar
için.
Geri akışta yığılmama emniyetli drenaj için
Donanım / işlev
Ayrı ayrı kesilebilir 2 katı madde ayırma kabı
Seviye sensörü ile seviye tespiti
Toplama kabına manuel geri yıkama
Flanş bağlantılı basınç bağlantısı
Giriş kutusunda/dağıtıcıda şeffaf kapak
İki adet, kuru olarak kurulmuş, dönüşümlü işletimdeki atık su dalgıç
motorlu pompa

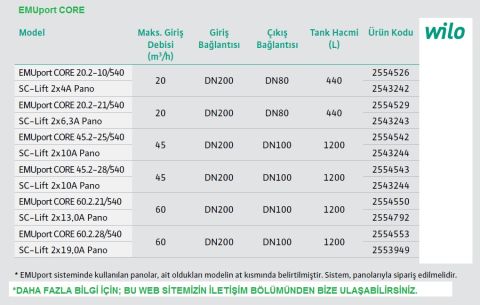

Tip kodlaması
|
Örn.: |
Wilo-EMUport CORE 20.2-10/540 |
|
CORE |
Standartlaştırılmış katı madde ayırma sistemi |
|
20 |
m³/saat cinsinden maks. giriş |
|
2 |
Takılı pompa adedi |
|
10 |
Maks. basma yüksekliği, m cinsinde |
|
5 |
Şebeke frekansı:
|
|
40 |
Şebeke gerilimi:
|

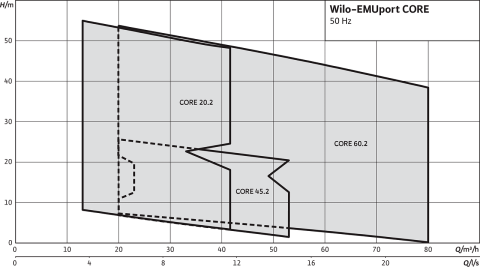

Teknik veriler
- Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
- Maks. sürekli giriş: 20, 45 veya 60 m³/saat
- Maks. basma yüksekliği: 55 m
- Giriş yüksekliği: 750 mm
- Giriş bağlantısı: DN 200
- Basınç bağlantısı:
- CORE 20.2: DN 80
- CORE 45.2/60.2: DN 100
- Hazne hacmi:
- CORE 20.2: 40 l
- CORE 45.2/60.2: 1200 l
- Kullanılabilen hazne hacmi:
- CORE 20.2: 295 l
- CORE 45.2/60.2: 900 l
Malzemeler
- Toplama kabı: PE
- Katı made ayırma hazneleri: PE
- Giriş kutusu: PUR
- Borulama: PE
- Pompalar: Pik döküm
- Kesme sürgüsü: Pik döküm
- Basınç bağlantısı: PUR
Tasarım
Katı madde ayırma sistemine sahip olan, komple su altında kalabilir, bağlanmaya hazır ve tam otomatik olarak çalışan bir atık su kaldırma sistemi ve pik yük işletimi olmadan dönüşümlü olarak çalışan iki atık su dalgıç motorlu pompa
Konstrüktif kaynak bağlantılarının olmadığı, gaz ve su sızdırmayan tek parçalı toplama kabına ve bloke edilebilir iki ayrı katı madde ayırma haznesine sahip olan katı madde ayırma sistemi Toplama kabı yuvarlak çizgilere sahiptir; kabın tabanı eğimlidir ve en derin noktası pompaların hemen altında yer alır. Böylece kritik noktalarda çökeltiler ve kurumuş katı maddeler önlenir. Katı madde ayırma kaplarındaki ön filtreleme sayesinde, katı maddeler akışkandan filtrelenir ve sadece ön filtreleme işleminden geçen atık su, toplama kabına iletilir.
Tahliye, kuru kurulumlu, iki adet tam donanımlı atık su dalgıç motorlu pompa ile gerçekleşir. Pompalar yedekli olarak tasarlanmıştır ve dönüşümlü işletim yöntemiyle çalıştırılır.
Seviye kumandası bir seviye sensörü aracılığıyla gerçekleştirilir.
Тeslimat kapsamı
|

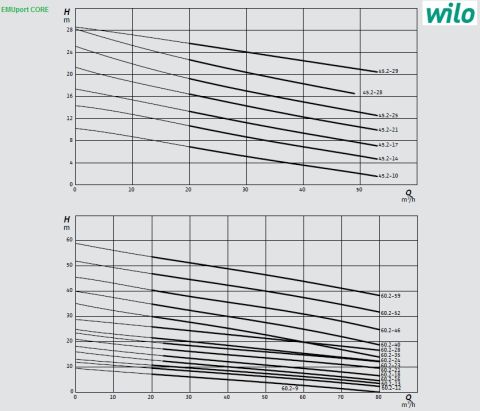

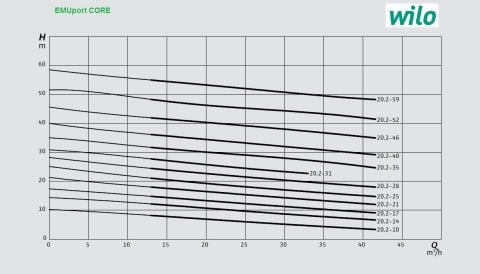

Hidrolik veriler
|
|
|
Maksimum işletim basıncı PN
|
3 bar
|
|
Min. akışkan sıcaklığı Tmin
|
3 °C
|
|
Maks. akışkan sıcaklığı Tmax
|
40 °C
|
|
Ortam sıcaklığı min. Tmin
|
3 °C
|
|
Maks. ortam sıcaklığı Tmax
|
40 °C
|
|
Kumanda hacmi V
|
900 l
|
|
Ufalayıcı
|
hayır
|
|
Motor verileri
|
|
|
Elektrik şebekesi bağlantısı
|
3~400 V, 50 Hz
|
|
Nominal akım IN
|
7,3 A
|
|
Faz
|
3
|
|
Nominal devir hızı n
|
2868 1/min
|
|
Kutup sayısı
|
2
|
|
Açma türü
|
Doğrudan online (DOL)
|
|
Maks. kumanda sıklığı t
|
60 1/h
|
|
Seçilen çarkın güç tüketimi P1(Q=maks.) * Pompa sayısı P1
|
4300 W
|
|
Motor enerji verimliliği sınıfı
|
IE3
|
|
Wilo pompaları için
|
Rexa PRO C08DA-436 + P13.2-16/EAD3-2-T
|
|
Yalıtım sınıfı
|
F
|
|
Koruma sınıfı
|
IP68
|
|
Malzemeler
|
|
|
Pompa gövdesi
|
Dökme demir
|
|
Çark
|
Dökme demir
|
|
Mil
|
Paslanmaz çelik
|
|
Motor malzemesi
|
Dökme demir
|
|
Montaj ölçüleri
|
|
|
İşletim tipi (su altından çıkarılmış)
|
S3-50%
|
|
Basınç tarafında boru bağlantısı
|
DN 100
|
|
Emiş tarafında boru bağlantısı
|
DN 200
|
|
Ürün tanımı
|
Tankın brüt hacmi V
|
Elektrik şebekesi bağlantısı
|
Ürün numarası
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EMUport CORE 20.2-21/540
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
