Kurulumu yerden tasarruf eder
Düşük ağırlığı ve geniş teslimat kapsamıyla montajı kolaydır
Serbest seçilebilir girişler sayesinde esnektir
Entegre edilmiş termil motor koruması ve şebeke elektriğinden bağımsız alarmı sayesinde işletim güvenliği sağlanmıştır

Konstrüksiyon

Tekli veya ikiz pompa sistemleri olarak atıksu terfi tesisi

Uygulama

Doğal eğimle kanal sistemine sevk edilemeyen, foseptik içeren atık suyun basılması (DIN EN 12050-1 uyarınca) ve karşı basınç seviyesinin altında kalan dreyn yerlerinde geri akışta yığılmama emniyetli drenaj (DIN EN 12056-1 uyarınca).

Donanım/İşlev

Fişe takılmaya hazır
Termik motor denetimi
Şamandıra şalteri ile seviye kumandası
Elektrik şebekesinden bağımsız alarm
Gerilimsiz kontak
Pumpa kablosu çıkartılabilir özellikte
Çekvalf (RV modeli)
Giriş sızdırmazlığı
Giriş deliği için dairesel delik açma testeresi
Hava tahliyesi için hortum bağlantısı
Manuel diyaframlı pompa emme borusu bağlantısı için conta
Basınç hattı bağlantısı montaj seti
Sabitleme malzemesi
Ses yalıtım malzemesi
Kumanda cihazı

Тeslimat kapsamı

Bağlanmaya hazır atıksu terfi tesisi, şunlar dahil:

Fişe ve şebekeden bağımsız alarma sahip kumanda cihazı
1x Giriş salmastrası DN 100
1x Delik testeresi, DN 100 giriş için
1x Manuel diyaframlı pompa bağlantısı veya giriş bağlantısı için dudaklı keçe, Ø 50 mm
1x Hava tahliye bağlantısı için manşet DN 70
1x Flanş rakor DN 80/100, yassı contalı, esnek hortum parçalı ve DN 100 basınç borusu bağlantısı için tespit malzemeli
1x Çek valf DN 80 (sadece M1/8RV ve M2/8)
Ses yalıtımlı kurulum için yalıtım koruyucu şerit
9 V akü
Tespit malzemesi
Montaj ve işletme kılavuzu

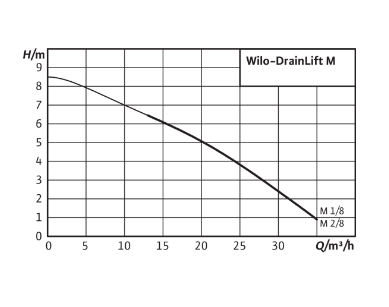

Teknik veriler

Elektrik şebekesi bağlantısı 1~230 V, 50 Hz veya 3~400 V, 50 Hz
Çektiği güç P1 = 1,3 kW
Tesis ile kumanda cihazı arasındaki kablo uzunluğu 4 m / fişli kablo 1,5 m
İşletim tipi S3-15%, 80 saniye
Akışkan sıcaklığı maks. 40 °C, kısa süreyle (3 dak.) 60 °C
Ortam ısısı maks. 40 °C
45 mm serbest bilye geçişi.
Basınç bağlantısı DN 80
Giriş bağlantısı DN 40 / DN 100 / DN 150
Hava tahliye bağlantısı DN 70
Asg. giriş yüksekliği (giriş ortasında kadar yerleştirme yüzeyi) 180 mm
Koruma sınıfı (kumanda cihazsız) IP 67
Hazne brüt hacmi, tipe bağlı olarak, 62 l ilâ 115 l
Kumanda hacmi, tipe bağlı olarak 24 l ilâ 40 l

Malzemeler

Motor gövdesi: Paslanmaz çelik 1.4301
Hidrolik gövde: Pik döküm (EN-GJL-250)
Çark: Plastik PUR
Hazne: Plastik PE

Açıklama/Konstrüksiyon

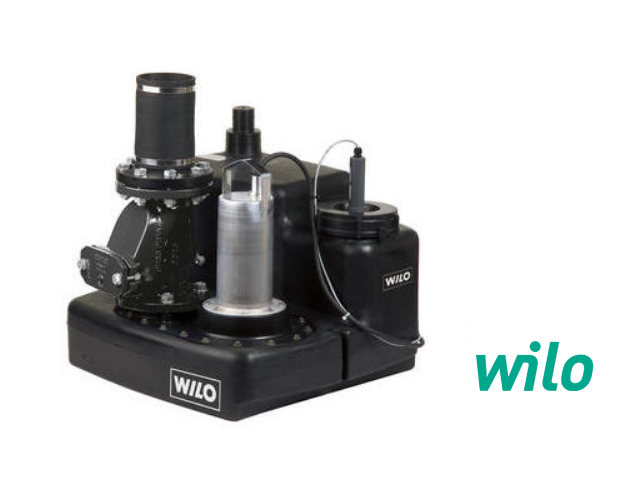

Bağlanmaya hazır, komple su altında kalabilir atık su terfi tesisi (su altında kalma yüksekliği: 2 mWS, tamamen su altında kalma süresi: 7 gün) gaz ve su geçirmez toplama tanklı ve artan basınca karşı emniyetli. Serbest akış çarklı santrifüj pompalıdır.

DrainLift M1/8:

Otomatik işletim için alternatif veya trifaze akım motorlu tekli pompa tesisidir. Kumanda cihazında topraklı ya da CEE fişi yer alır. Gerilimsiz kontağa, şebekeden bağımsız entegre edilmiş alarma ve ayarlanabilir takip süresine sahiptir.

Teslimat kapsamında çek valflı RV-modeli.

DrainLift M2/8:

Otomatik işletim için ikiz pompalı sistemdir (otomatik değiştirme, yedek ve pik yük işletimi). Entegre çift geri tepme klapesi sayesinde yalnızca bir basınç hattı bağlantısı gereklidir. Kumanda cihazında topraklı veya CEE fişi yer alır. Gerilimsiz kontağa, bakım aralığı göstergesine, erken hata tespitin, şebekeden bağımsız entegre alarma ve ayarlanabilir takip süresine sahiptir.

Dikkat: Kumanda cihazı su altında kalamaz ve bu nedenle su altında kalmaya karşı korunacak şekilde düzenlenmelidir.
