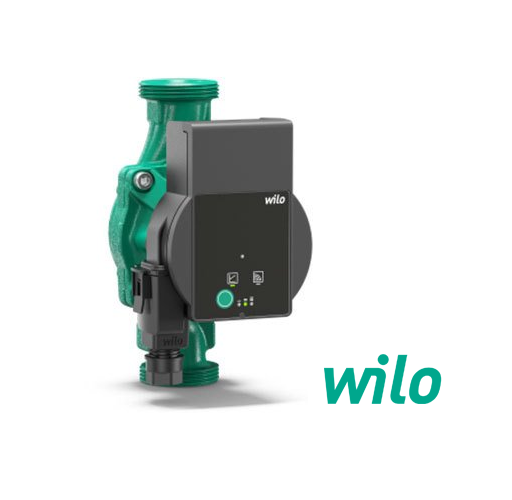

WİLO ATMOS PİCO 30/1-6 - 2'' DİŞLİ BAĞLANTILI FREKANS KONVERTÖRLÜ SİRKÜLASYON POMPASI 180 mm
Stok Kodu
EJKRS2391589911
Fiyat
195,00 EUR + KDV
Havale
5.716,49 TL
(%3,00 havale indirimi)
* 791,08 TL den başlayan taksitlerle!!
%31
5.893,29 TL
8.541,00 TL

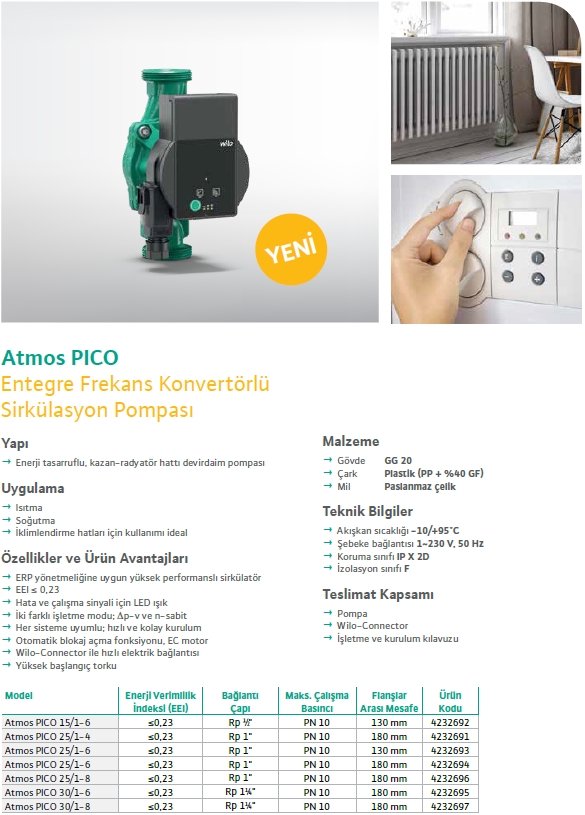

WILO ATMOS PICO FREKANS KONVERTÖRLÜ POMPALAR
Frekans konvertörlü çok hızlı WILO sirkülasyon pompalarının çarkı teknopolimer, motor gövdesi alüminyum ve monoblok pompa gövdesi dökümdür. Genel olarak 40 000 kcal/h kapasiteye kadar kazan ve kombilerde kullanılabilir.
Frekans konvertörlü pompalar tek yada 3 hızlı sirkülasyon pompalarına göre en az % 35 enerji tasarrufu sağlarlar, özellikle termostatik vanalı ısıtma sistemlerinde değişen debiye göre pompa değişen devriyle en uygun performansı sağlar. Böylece tesisatta gürültüyü engeller, ciddi oranda enerji tasarrufu sağlar ve pompanın zarar görmesi engellenir. Değişken debili ısıtma sistemlerinde frekans kontrollü sirkülasyon pompaları son derece gereklidir.
Yüksek verimli pompa Wilo-Atmos PICO, elektronik ayarlı. Kademesiz basınç farkı regülasyonu için entegre edilmiş elektronik güç regülasyonlu ve ECM teknolojisine uygun blokaj akımına dayanıklı senkron motor, rakor bağlantılı, bakım gerektirmeyen ıslak rotorlu sirkülasyon pompası. Tüm ısıtma ve klima uygulamalarında kullanılabilir. Regülasyon modu uygulamaya bağlı olarak radyatör/zemin ısıtması olarak seçilebilir.
Yapı: Islak rotorlu rekorlu tip frekans konvertörlü sirkülasyon pompası.
Uygulama: Isıtma ve Soğutma tesisatları endüstriyel sirkülasyon devreleri.
Aşağıdaki özellikler standart donanıma dahildir:
- Optimal randıman adaptasyonu için önceden seçilebilen regülasyon türleri Δp-c (Fark basıncı constant), Δp-v (Fark basıncı variabel)
- Entegre motor koruması
- Asgari tüketim yalnızca 18 W
- Otomatik blokajı açma fonksiyonu
- Yüksek marş torku
- Rotor bölmesinin hava tahliyesi için hava tahliye işlevi
Pompa gövdesi pik dökümden, çark polipropilen, metal emdirilmiş karbon rulmanlı paslanmaz çelik mil.
Frekans Kontrollü Yüksek Enerji Tasarruflu Cihazların Genel Faydaları :
·
·
·
·
·
Bir pompanın ömür boyu maliyeti , o pompanın satın alma maliyeti + bakım maliyeti + harcadığı enerji maliyetine eşittir. Pompalarda satın alma maliyeti, o pompanın ömür boyu maliyetinin ortalama % 5 ine denk gelmektedir. Yani pompa veriminin % 5 iyileşmesi dahi, pompa maliyetine yakın bir tasarruf sağlamaktadır. İş bu nedenle pompa satın alırken pompa verimine son derece dikkat etmek gerekmektedir.
- ERP yönetmeliğine uygun yüksek performanslı sirkülatör
- EEI ≤ 0,23
- Hata ve çalışma sinyali için LED ışık
- İki farklı işletme modu; Δp-v ve n-sabit
- Her sisteme uyumlu; hızlı ve kolay kurulum
- Otomatik blokajı açma fonksiyonu
- Wilo-Connector ile hızlı elektrik bağlantısı
- Akışkan sıcaklığı -10/ +95°C
- Şebeke bağlantısı 1~230 V, 50 Hz
- Koruma sınıfı IP X 2D
- İzolasyon sınıfı F
- Çark GG 20
- Gövde Dökme Demir (GG 20)
- Mil Paslanmaz çelik
