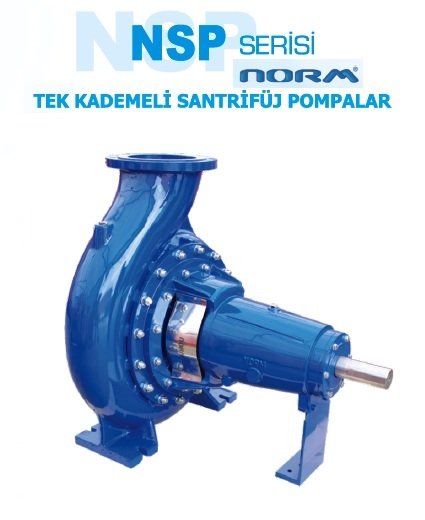

Norm Tek Kademeli Santrifüj Pompa

(NSP SERİSİ)

İşletme Bilgileri

Emme Flanşı:DN 50 .. DN 300

Basma Flanşı:DN 32 .. DN 250 mm

Q (Debi):1700 m3/h (max)

H (Basma Yüksekliği):100 m (max.)

Hız (Motor Devri):1450 d/dk. - 2900 d/dk. - 3600 d/dk.

Dönüş Yönü (Motor):Saat yönünde (Sağ)

t (Çalışma sıcaklığı) (1):-10 °C (min.) / +140 °C (max.)

Pd (Gövde basıncı Pmax) (2):10 - 16 bar

(1) » Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir.

(2) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)



POMPANIN AMACI

NSP Serisi Pompalar;

İçinde katı parçacık ve elyaf bulunmayan aşındırıcı olmayan, temiz veya çok hafif kirli, düşük viskozitesi olan sıvıların pompalanması için tasarlanmıştır.



Teknik Özellikler

- Yatay milli, tek kademeli, uçtan emişli, kapalı çarklı salyangoz santrifüj pompalar.

- Gövde Boyutları TS EN 733 standartlarına uygundur.

- NSP tipi pompalarda bakım gerektirmeyen kapalı tip rulmanlı yataklar kullanılmaktadır.

- Mıl sızdırmazlığı yumuşak salmastra ile sağlanmaktadır, isteğe ve basılan sıvının cinsine göre mekanik salmastralı pompalarda imal edilebilir.

- TS EN 733 standartlarına uygun 29 modele ek olarak 25 adet standart dışı model.

- Standart dışı modellerin boyutları diğer üreticilerin modellerinden farklı olabilir.

- Emme ve basma flanşları TS EN 1092-2/PN 16'ya uygundur

- Arkadan sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak grubu, salmastra yatağı, pompa mili ve çarkı sökülebilir.

- Bütun çarklar ISO 1940 sınıf 6.3'e uygun dinamik olarak dengelenmiştir.

- Eksenel kuvvet arka aşınma halkası/ dengeleme delikleri sistemi ile dengelenmiştir.
