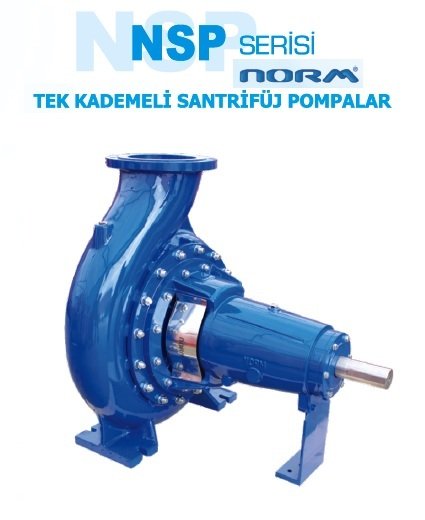

Norm NSP 32/125 3 kW 380V Tek Kademeli Salyangoz Gövdeli Santrifüj Pompa (2900 d/dk)
Norm Tek Kademeli Santrifüj Pompa
(NSP SERİSİ)
İşletme Bilgileri
Emme Flanşı:DN 50 ..
DN 300
Basma Flanşı:DN 32
.. DN 250 mm
Q (Debi):1700 m3/h
(max)
H (Basma
Yüksekliği):100 m (max.)
Hız (Motor
Devri):1450 d/dk. - 2900 d/dk. - 3600 d/dk.
Dönüş Yönü
(Motor):Saat yönünde (Sağ)
t (Çalışma
sıcaklığı) (1):-10 °C (min.) / +140 °C (max.)
Pd (Gövde basıncı
Pmax) (2):10 - 16 bar
(1) » Basılan
sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi
farklılık gösterir.
(2) » (Pmaks : Emme
Basıncı + Kapalı Vanadaki Basma Yüksekliği)
POMPANIN AMACI
NSP Serisi Pompalar;
İçinde katı parçacı
ve elyaf bulunmayan aşındırıcı olmayan, temiz veya çok hafif kirli, düşük
viskozitesi olan sıvıların pompalanması için tasarlanmıştır.
Teknik Özellikler
- Yatay milli, tek
kademeli, uçtan emişli, kapalı çarklı salyangoz santrifüj pompalar.
- Gövde Boyutları TS
EN 733 standartlarına uygundur.
- NSP tipi
pompalarda bakım gerektirmeyen kapalı tip rulmanlı yataklar kullanılmaktadır.
- Mıl sızdırmazlığı
yumuşak salmastra ile sağlanmaktadır, isteğe ve basılan sıvının cinsine göre
mekanik salmastralı pompalarda imal edilebilir.
- TS EN 733
standartlarına uygun 29 modele ek olarak 25 adet standart dışı model.
- Standart dışı
modellerin boyutları diğer üreticilerin modellerinden farklı olabilir.
- Emme ve basma
flanşları TS EN 1092-2/PN 16'ya uygundur

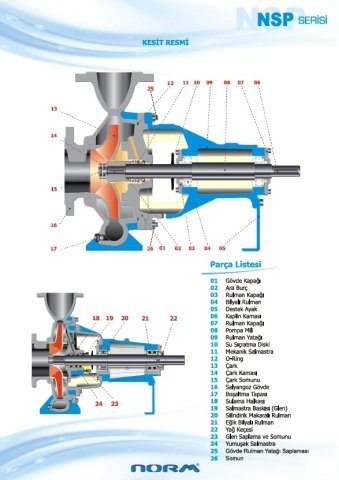

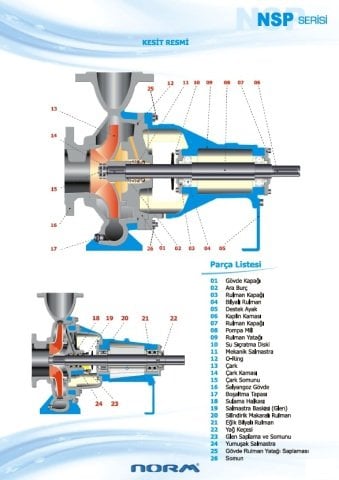

- Arkadan
sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak
grubu, salmastra yatağı, pompa mili ve çarkı sökülebilir.
- Bütun çarklar ISO
1940 sınıf 6.3'e uygun dinamik olarak dengelenmiştir.
- Eksenel kuvvet
arka aşınma halkası/ dengeleme delikleri sistemi ile dengelenmiştir.
