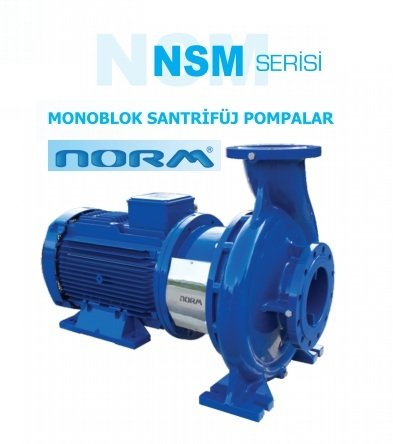

Norm NSM 150/400 55 kW 380V Tek Kademeli Salyangoz Gövdeli Monoblok Santrifüj Pompa (1450 d/dk)
Norm Tek Kademeli Salyangoz Gövdeli Monoblok Santrifüj Pompa
(NSM SERİSİ)
İşletme Bilgileri
Emme Flanşı:DN 50 ..
DN 200
Basma Flanşı:DN 32
.. DN 150 mm
Q (Debi):500 m3/h
(max)
H (Basma
Yüksekliği):95 m (max.)
Hız (Motor
Devri):1450 d/dk. - 2900 d/dk.
Dönüş Yönü
(Motor):Saat yönünde (Sağ)
t (Çalışma
sıcaklığı) (1):-10 °C (min.) / +140 °C (max.)
Pd (Gövde basıncı
Pmax) (2):10 - 16 bar
(1) » Basılan
sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi
farklılık gösterir.
(2) » (Pmaks : Emme
Basıncı + Kapalı Vanadaki Basma Yüksekliği)
Basılabilen Sıvılar
NSM Serisi Pompalar;
İçinde katı parçacı
ve elyaf bulunmayan aşındırıcı olmayan, temiz veya çok hafif kirli, düşük
viskozitesi olan sıvıların pompalanması için tasarlanmıştır.
Teknik Özellikler
- Salyangozlu tek
kademeli uçtan emmeli kapalı çarklı monoblok santrifüj pompalar.
- Gövde Boyutları TS
EN 733 / DIN 24255 normlarına uygundur.
- Emme ve Basma
Flanşları TS EN 1092-2 / PN 16 uygundur.
- Pompa mili, motor
rulmanları tarafından yataklanmaktadır.
- Mil sızdırmazlık
mekanik salmastra ile sağlanmaktadır.
- NSM pompalar VDI
standartlarına ve IEC yapı büyüklüklerine uygun norm elektrik motorları ile
kullanılır.
