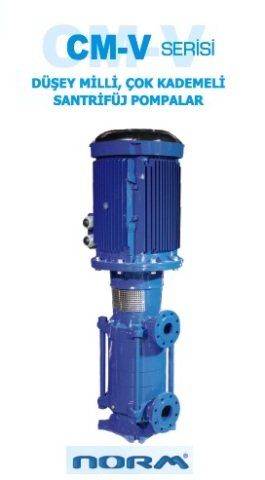

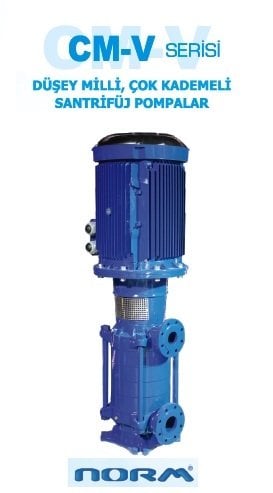

Norm CM-V 32/5 7.5 kW 380V Düşey Milli Çok Kademeli Santrifüj Pompa

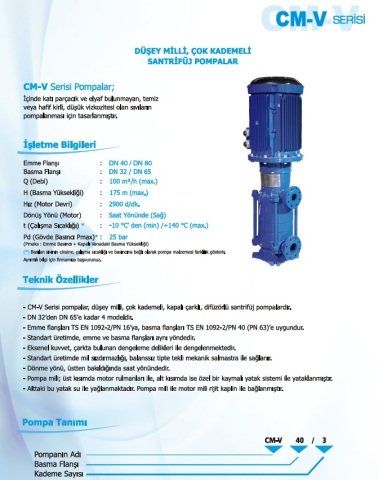

İşletme Bilgileri
Basma Flanşı:DN 32
.. DN 65
Q (Debi):100 m3/h
(max)
H (Basma
Yüksekliği):175 m (max.)
Hız (Motor
Devri):2900 d/dk.
Dönüş Yönü
(Motor):Saat yönünde (Sağ)
t (Çalışma
sıcaklığı) (1):-10 °C (min.) / +120 °C (max.)
Pd (Gövde basıncı
Pmax) (2):25 bar
(1) » Basılan
sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi
farklılık gösterir.
(2) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)
Basılabilen Sıvılar
İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.

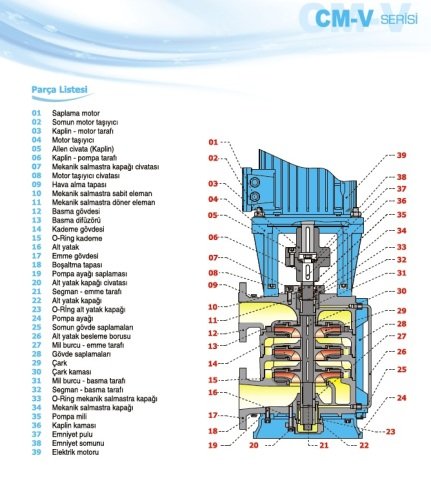

Teknik Özellikler
- CM-V serisi
pompalar, düşey milli, çok kademeli, kapalı çarklı, difüzörlü santrifüj
pompalardır.
- DN 32'den DN 65'e
kadar 4 modeldir.
- Emme flanşları TS
EN 1902-2/PN 16'ya , basma flanşları TS EB 1092-2/PN 40 (PN 63)'e uygundur.
- Standard üretimde,
emme ve basma flanşları aynı yöndedir.
- Eksenel kuvvet,
çarkta bulunan dengeleme delikleri ile dengelenmektedir.
- Standard üretimde
Mil sızdırmazlığı, balanssız tipte tekli mekanik salmastra ile sağlanır.
- Dönme yönü, üstten
bakıldığında saat yönündedir.
- Pompa mili ; üst
kısımda motor rulmanları ile, alt kısımda ise özel bir kaymalı yatak sistemi
ile yataklanmıştır.
