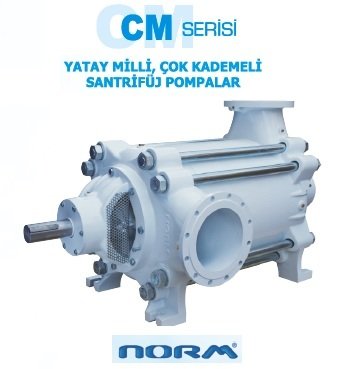

Norm CM 50/3 18.5 kW 380V Yatay Milli Çok Kademeli Santrifüj Pompa

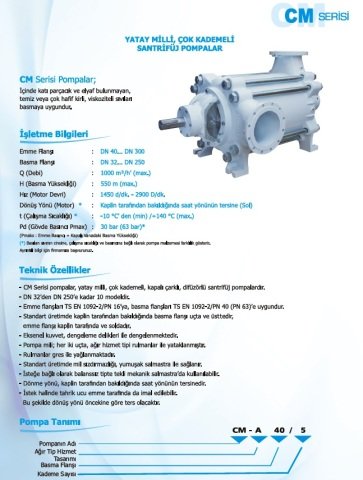

İşletme Bilgileri
Emme Flanşı:DN 40 ..
DN 300
Basma Flanşı:DN 32
.. DN 250
Q (Debi):1000 m3/h
(max)
H (Basma
Yüksekliği):550 m (max.)
Hız (Motor
Devri):1450 d/dk. - 2900 d/dk.
Dönüş Yönü (Motor)
(1):Kaplin Tarafından Saat yönünün tersine (Sağ)
t (Çalışma
sıcaklığı) (2):-10 °C (min.) / +140 °C (max.)
Pd (Gövde Basıncı
Pmax) (3):30 bar (63 bar)
(1) » Basılan
sıvının cinsine, basıncına bağlı olarak pompa malzemesi farklılık gösterir.
(2) » Basılan
sıvının cinsine, çalışma sıcaklığı bağlı olarak pompa malzemesi farklılık
gösterir.
(3) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)
Basılabilen Sıvılar
CM Serisi Pompalar;
İçinde katı parçacık
ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi max.150 mm2/sec.
(cst) olan sıvıların pompalanması için tasarlanmıştır.
Teknik Özellikler
- CM serisi
pompalar, Yatay milli, Çok kademeli, kapalı Çarklı, difüzörlü santrifüj
pompalardır.
- DN 32' den DN 250'
e kadar 10 modeldir.
- Emme flanşları TS
EN 1092-2/PN 16' ya, basma flanşları TS EN 1092-2/PN 40 (PN 63)'e uygundur.
- Standard üretimde,
kaplin tarafından bakıldığında basma flanşı uçta ve üstedir, emme flanşı kaplin
tarafında ve soldadır.
- Eksenel kuvvet,
dengeleme delikleri ile dengelenmektedir.
- Pompa mili; her
iki uçta, ağır hizmet tipi rulmanlar ile yataklanmıştır.
- Rulmanlar gres ile
yağlanmaktadır.
- Standard üretimde
Mil sızdırmazlığı, yumuşak salmastra ile sağlanır.
- İsteğe bağlı
olarak balanssız tipte tekli mekanik salmastra'da kullanılabilir.
- Dönme yönü, kaplin
tarafından bakıldığında saat yönünün tersinedir.
- İstek halinde
tahrik ucu basma tarafında da imal edilebilir.
