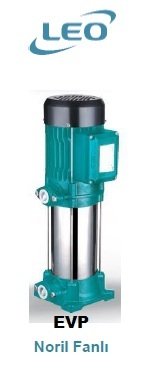

LEO EVP6H-10 5.5 HP 380V DİKEY MİLLİ NORİL FANLI ÇOK KADEMELİ SANTRİFÜJ POMPA

Dikey Çok Kademeli Santrifüj Pompa EVP





Çalışma koşulları
- Sıvı sıcaklığı: +5 - 60℃
- Maks. ortam sıcaklığı: +40℃
- Maks. işletme basıncı: 15 bar
- Rakım: up to 1,000 m

Özellikler
- Geniş bir kapsamlı farklı sıcaklıklar, akış oranları ve basınç aralıkları için geçerlidir
- Su giriş ve çıkışı, montaj gereksinimi göre uygun şekilde döndürülebilir olmalıdır.
- Kolay kurulum ve bakım
- Gelişmiş hidrolik model tasarımı, istikrarlı çalışma ve yüksek verimlilik gibi özelliklere sahiptir.
- Dökme demir yapımlı su giriş ve çıkışlar özel anti-pas malzemeleri ile yapılmıştır.
- Yüksek mukavemetli mühendislik plastik akış geçiş bileşenleri
- Güvenilir paslanmaz çelik kaynaklı şaft

Malzeme Tablosu

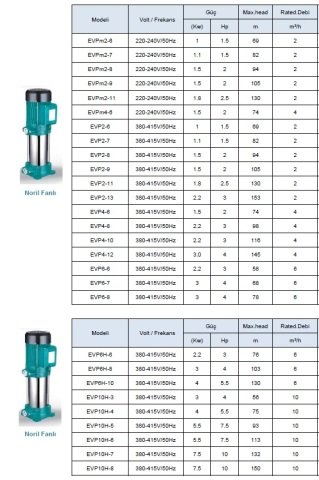

MODEL		GÜÇ		Q (m3/h)	0	1	2	3	4
1~	3~	kW	HP	Q(l/dk)	0	16.7	33.3	50	66.7
EVPm2-2	EVP2-2	0.37	0.5	H (m)	24	23	18	13	6
EVPm2-3	EVP2-3	0.55	0.75		36	33	26	20	9
EVPm2-4	EVP2-4	0.75	1.0		48	45	35	26	11
EVPm2-5	EVP2-5	1.0	1.5		59	57	44	33	15
EVPm2-6	EVP2-6	1.0	1.5		69	65	52	37	18
EVPm2-7	EVP2-7	1.1	1.5		82	75	62	45	25
EVPm2-8	EVP2-8	1.5	2.0		94	87	72	52	28
EVPm2-9	EVP2-9	1.5	2.0		105	98	82	60	35
EVPm2-11	EVP2-11	1.8	2.5		130	119	98	69	37
	EVP2-13	2.2	3.0		153	142	115	80	39

Teknik verileri

MODEL		GÜÇ		Q (m3/h)	0	1	2	3	4	5	6
1~	3~	kW	HP	Q(l/dk)	0	16.7	33.3	50	66.7	83.3	100
EVPm4-2	EVP4-2	0.55	0.75	H (m)	24	23	22	21	18	15	10
EVPm4-3	EVP4-3	0.75	1.0		37	36	34	33	29	24	16
EVPm4-4	EVP4-4	1.0	1.5		47	46	45	41	36	28	20
EVPm4-5	EVP4-5	1.5	2.0		61	58	57	55	48	39	29
EVPm4-6	EVP4-6	1.5	2.0		74	72	69	66	57	47	36
-	EVP4-7	2.2	3.0		86	83	81	77	68	57	43
-	EVP4-8	2.2	3.0		98	95	92	86	76	63	47
-	EVP4-10	2.2	3.0		116	114	110	102	90	73	57
-	EVP4-12	3.0	4.0		145	142	140	131	115	97	75

MODEL		GÜÇ		Q (m3/h)	0	1	2	3	4	5	6	7	8	9	10
1~	3~	kW	HP	Q(l/dk)	0	16.7	33.3	50	66.7	83.3	100	116.7	133.3	150	166.7
EVPm6-3	EVP6-3	1.1	1.5	H (m)	30	29.5	29	28.5	28	27	26	24.5	23	21	19
EVPm6-4	EVP6-4	1.5	2.0		40	38.5	37.5	37.3	37	36	34	33.5	32	30	27
-	EVP6-5	2.2	3.0		50	49	48.5	48.3	48	45	43	42	41	39	36
-	EVP6-6	2.2	3.0		58	56	54	53.5	53	52	51	48	45	41	40
-	EVP6-7	3.0	4.0		68	67	66.5	65	63.5	62	60	58	56	54	51
-	EVP6-8	3.0	4.0		78	75	73	72	71	70	68	65	62	59	55

MODEL		GÜÇ		Q (m3/h)	0	1	2	3	4.5	6	7.5	9	10.5
1~	3~	kW	HP	Q(l/dk)	0	16.7	33.3	50	75	100	125	150	175
EVPm6H-3	EVP6H-3	1.1	1.5	H (m)	39	38	37	35	33	29	24	18	10
EVPm6H-4	EVP6H-4	1.5	2.0		52	51	49	47	44	39	32	25	14
EVPm6H-5	EVP6H-5	1.8	2.5		64	62	60	58	54	47	38	28	16
-	EVP6H-6	2.2	3.0		76	74	71	68	63	56	45	34	20
-	EVP6H-8	3.0	4.0		103	100	97	95	90	80	66	50	31
-	EVP6H-10	4.0	5.5		130	127	124	121	114	103	86	66	41

MODEL	GÜÇ		Q (m3/h)	0	2	4	6	8	10	12	14	16
3~	kW	HP	Q (l/dk)	0	33	67	100	133	167	200	233	267
EVP10H-3	3.0	4.0	H (m)	56	55	54	52	49	46	42	39	29
EVP10H-4	4.0	5.5		75	74	72	70	67	64	60	53	43
EVP10H-5	5.5	7.5		93	91	87	84	81	77	72	64	55
EVP10H-6	5.5	7.5		113	110	107	104	100	96	87	78	68
EVP10H-7	7.5	10		132	128	124	120	116	112	103	93	80
EVP10H-8	7.5	10		150	147	143	139	134	127	120	108	92

Malzeme Tablosu



Bölüm	Malzeme
1	Fan kapağı	08F
2	Fan kapağı	PP
3	Arka kapak	Dökme demir
4	Rulman
5	Stator
6	Çark
7	Conta	Kauçuk
8	Flanş	Dökme demir
9	Motor braket	Alüminyum
10	Mechanical seal
11	Pump barrel	AISI 304
12	Çark	Plastik
13	Difüzör	Plastik
14	Son aşama difüzör	Plastik
15	Terminal kutusu	Plastik







Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır.
