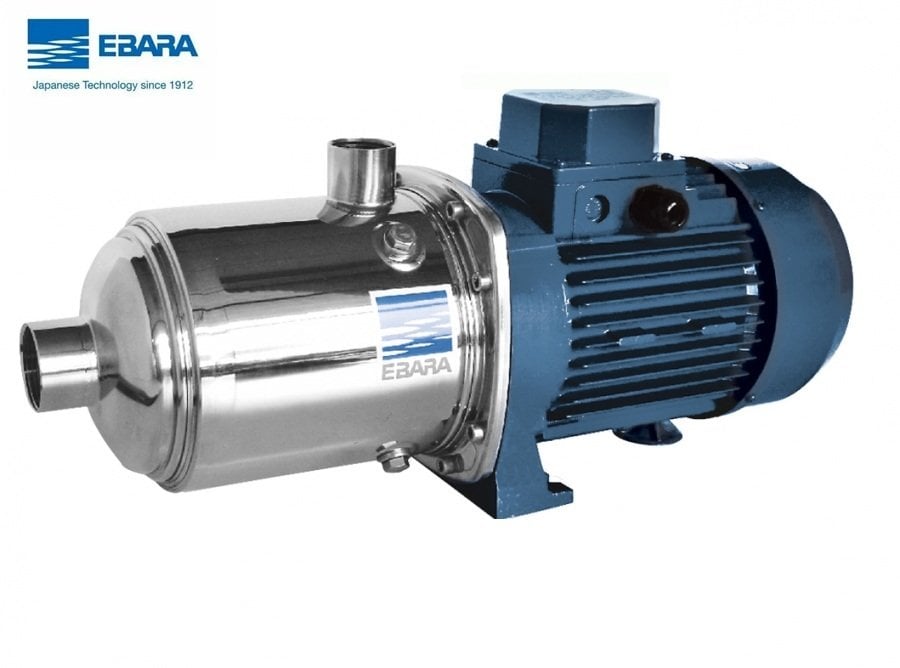

EBARA MATRIX 3-4T/0.65 380V 0.9HP Yatay Çok Kademeli Paslanmaz Santrifüj Pompa
EBARA MATRIX SERİSİ
YATAY MİLLİ ÇOK KADEMELİ PASLANMAZ ÇELİK SANTRİFÜJ POMPALAR
ÖZELLİKLER:
*ÇOK KADEMELİ
*POMPA KISMI (FANLAR, ŞAFT, GÖVDE) KOMPLE PASLANMAZ ÇELİKTEN ÜRETİLMİŞTİR.
*SIVI BASMA SICAKLIĞI -15 DERECE İLE, +110 DERECE ARASINDADIR.
*AISI 304 VE AISI 316 PASLANMAZ ÇELİK SEÇENEKLERİ MEVCUTTUR.
*MONOFAZE MODELLERDE AŞIRI YÜKLENMEYE KARŞI MOTOR İÇİN OTOMATİK TERMİK KORUMA VE OTOMATİK TEKRAR DEVREYE ALMA ÜNİTESİ MEVCUTTUR.
KULLANIM ALANLARI:
* REVERSE OSMOZ, KAZAN BESİ UYGULAMALARINDA, İÇME SUYU, HİDROFOR, SULAMA, AZ AŞINDIRICI ENDÜSTRİYEL VE KİMYASAL SIVILARI BASMA, ENDÜSTRİYEL MAKİNELERDE YIKAMA POMPASI OLARAK KULLANILIR. SALAMURA SUYU, DENİZ SUYU, GIDA ENDÜSTRİSİNDE (MEŞRUBAT, MEYVE SUYU VE SÜT FABRİKALARINDA) SIVILARIN BASILMASI, BOYA VE BOYALI SIVILARIN BASILMASINDA, BİODİZEL TESİSLERİNDE KULLANILIR.
MATRIX - EBARA YATAY MİLLİ KADEMELİ PASLANMAZ ÇELİK SANTRİFÜJ POMPA
|
Pompa Özellikleri |
||
| Basılan Sıvı | Tipi | Su, agresif çözeltiler, glikol solüsyonu, hafif viskoz sıvılar, kimyasal çözeltiler |
| Sıcaklık (oC) | -15 oC + 110 oC | |
| Maksimum Katı Madde Oranı |
500 ppm | |
| Maksimum Çalışma Basıncı |
(mPa) | 1 |
| (bar) | 10 | |
| Tip | Fan | Kapalı Santrifüj Tip |
| Rulman | Kapalı, Kendinden yağlamalı rulman | |
| Sızdırmazlık | Mekanik Salmastra (Seramik / Karbon / EPDM) | |
|
Motor Özellikleri |
|||
| Tip | Elektrik - TEFC | ||
| Monofaze | Trifaze | ||
| Kutup Sayısı | 2 | ||
| Devir | 2850 | ||
| İzolasyon Sınıfı | F Sınıfı | ||
| Koruma | IP 55 | ||
| Güç | (kw) | 0,45 - 2,2 | 0,45 - 4,0 |
| (HP) | 0,6 - 3,0 | 0,6 - 5,5 | |
| Frekans | (Hz) | 50 | |
| Voltaj | (V) | 230 | 230 / 400 |
| Kapasitör | Üzerinde | - | |
| Aşırı Yük Koruması | Üzerinde | Kullanıcı temin edecektir | |
| Motor Örtüsü | Aluminyum | ||
| Kablo Giriş Ölçüsü | PG 11 - M 20x1,5 | PG 11 / PG 13,5 | |
| Model | Güç | Elektrik (V) | Giriş - Çıkış (inc) | Ağırlık (kg) | |
| kw | HP | ||||
| Matrix 3-3T/0,65 M | 0,65 | 0,90 | 220 | 1" - 1" | 9,9 |
| Matrix 3-3T/0,65 | 0,65 | 0,90 | 380 | 1" - 1" | 9,8 |
| Matrix 3-4T/0,65 M | 0,65 | 0,90 | 220 | 1" - 1" | 10,6 |
| Matrix 3-4T/0,65 | 0,65 | 0,90 | 380 | 1" - 1" | 10,4 |
| Matrix 3-5T/0,75 | 0,75 | 1,00 | 380 | 1" - 1" | 12,4 |
| Matrix 3-6T/0,9 | 0,90 | 1,20 | 380 | 1" - 1" | 13,7 |
| Matrix 3-6T/0,9 M | 0,90 | 1,20 | 220 | 1" - 1" | 13,7 |
| Matrix 3-7T/1,3 M | 1,3 | 1,8 | 220 | 1" - 1" | 16,3 |
| Matrix 3-7T/1,3 | 1,3 | 1,8 | 380 | 1" - 1" | 16,1 |
| Matrix 3-8T/1,3 M | 1,3 | 1,8 | 220 | 1" - 1" | 16,3 |
| Matrix 3-8T/1,3 | 1,3 | 1,8 | 380 | 1" - 1" | 16,8 |
| Matrix 3-9T/1,5 M | 1,5 | 2,0 | 380 | 1" - 1" | 18,3 |
| Matrix 3-9T/1,5 | 1,5 | 2,0 | 380 | 1" - 1" | 17,7 |
| Matrix 5-4T/0,9 | 0,9 | 1,2 | 380 | 11/4" - 1" | 12,1 |
| Matrix 5-5T/1,3 | 1,3 | 1,8 | 380 | 11/4" - 1" | 14,5 |
| Matrix 5-6T/1,3 | 1,3 | 1,8 | 380 | 11/4" - 1" | 15,6 |
| Matrix 5-7T/1,5 M | 1,5 | 2,0 | 220 | 11/4" - 1" | 17,2 |
| Matrix 5-7T/1,5 | 1,5 | 2,0 | 380 | 11/4" - 1" | 16,6 |
| Matrix 5-8T/2,2 M | 2,2 | 3,0 | 220 | 11/4" - 1" | 22,3 |
| Matrix 5-8T/2,2 | 2,2 | 3,0 | 380 | 11/4" - 1" | 22,8 |
| Matrix 5-9T/2,2 M | 2,2 | 3,0 | 220 | 11/4" - 1" | 18,8 |
| Matrix 5-9T/2,2 | 2,2 | 3,0 | 380 | 11/4" - 1" | 18,2 |
| Matrix 10-5T/2,2 | 2,2 | 3,0 | 380 | 11/2" - 11/4" | 17,9 |
| Matrix 10-6T/2,2 | 2,2 | 3,0 | 380 | 11/2" - 11/4" | 18,3 |
| Matrix 18-4T/3,0 | 3,0 | 4,0 | 380 | 2" - 11/2" | 21,7 |
| Matrix 18-5T/4,0 | 4,0 | 5,5 | 380 | 2" - 11/2" | 26,9 |
| Matrix 18-6T/4,0 | 4,0 | 5,5 | 380 | 2" - 11/2" | 28,1 |
| Model | l/dk | 0 | 20 | 30 | 45 | 60 | 80 |
| m3/s | 0 | 1,2 | 1,8 | 2,7 | 3,6 | 4,8 | |
| Matrix 3-3T/0,65 | mSS | 33,9 | 31,4 | 29,3 | 25,5 | 20,4 | 12,0 |
| Matrix 3-4T/0,65 | 45,0 | 42,0 | 39,1 | 34,0 | 27,2 | 16,0 | |
| Matrix 3-5T/0,75 | 56,5 | 52,5 | 49,0 | 42,5 | 34,0 | 20,0 | |
| Matrix 3-6T/0,9 | 68,0 | 62,5 | 58,5 | 51,0 | 41,0 | 24,0 | |
| Matrix 3-7T/1,3 | 79,0 | 73,0 | 68,5 | 59,5 | 47,5 | 28,0 | |
| Matrix 3-8T/1,3 | 90,5 | 83,5 | 78,0 | 68,0 | 54,5 | 32,0 | |
| Matrix 3-9T/1,5 | 102 | 94,0 | 88,0 | 76,5 | 61,0 | 36,0 |
| Model | l/dk | 0 | 30 | 45 | 60 | 80 | 100 | 130 |
| m3/s | 0 | 1,8 | 2,7 | 3,6 | 4,8 | 6,0 | 7,8 | |
| Matrix 5-4T/0,9 | mSS | 46,0 | 43,0 | 41,0 | 38,6 | 34,7 | 29,4 | 17,6 |
| Matrix 5-5T/1,3 | 57,5 | 54,0 | 51,0 | 48,5 | 43,5 | 36,7 | 22,0 | |
| Matrix 5-6T/1,3 | 69,0 | 64,5 | 61,5 | 58,0 | 52,0 | 44,0 | 26,4 | |
| Matrix 5-7T/1,5 | 80,5 | 75,5 | 72,0 | 67,5 | 61,0 | 51,5 | 30,8 | |
| Matrix 5-8T/2,2 | 92,0 | 86,0 | 82,0 | 77,0 | 69,5 | 58,5 | 35,2 | |
| Matrix 5-9T/2,2 | 104 | 97,0 | 92,0 | 87,0 | 78,0 | 66,0 | 39,6 |
| Model | l/dk | 0 | 60 | 80 | 100 | 130 | 160 | 200 | 250 |
| m3/s | 0 | 3,6 | 4,8 | 6,0 | 7,8 | 9,6 | 12 | 15 | |
| Matrix 10-5T/2,2 | mSS | 60,0 | 55,5 | 53,5 | 51,5 | 47,5 | 42,5 | 32,1 | 14,5 |
| Matrix 10-6T/2,2 | 72,0 | 66,5 | 64,5 | 62,0 | 57,0 | 51,0 | 38,5 | 17,4 |
| Model | l/dk | 0 | 130 | 160 | 200 | 250 | 300 | 350 | 400 | 450 |
| m3/s | 0 | 7,8 | 9,6 | 12 | 15 | 18 | 21 | 24 | 27 | |
| Matrix 18-4T/3,0 | mSS | 48,5 | 44,0 | 42,5 | 40,5 | 37,4 | 33,6 | 28,4 | 20,6 | 10,4 |
| Matrix 18-5T/4,0 | 60,5 | 55,0 | 53,0 | 50,5 | 47,0 | 42,0 | 35,5 | 25,8 | 13,0 | |
| Matrix 18-6T/4,0 | 72,5 | 66,0 | 64,0 | 60,5 | 56,0 | 50,5 | 42,5 | 30,9 | 15,6 |
| Çıkış Ağzı | : | 1'' Çıkışlı |
| Güç (kw-hp) | : | 0.75kw - 1hp |
| Voltaj | : | 380v |
