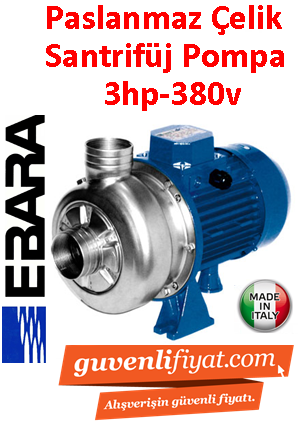

EBARA DWC N 500-2.2 380V 3HP Paslanmaz Çelik Açık Fanlı Santrifüj Pompa
EBARA TEK KADEMELİ PASLANMAZ ÇELİK
SANTRİFÜJ POMPALAR
MODEL: DWC N 500/2,2
GÜÇ: 3 HP
VOLT: 380
GİRİŞ -ÇIKIŞ: 2" - 2"
BASMA KAPASİTESİ
24,5 mss - 0 m3/h
21,5 mss - 18 m3/h
11,5 mss - 45 m3/h
EBARA DWC SERİSİ
TEK KADEME PASLANMAZ ÇELİK SANTRİFÜJ POMPALAR
ÖZELLİKLER:
*POMPA KISMI (FAN,ŞAFT,ARKA ÖRTÜ) KOMPLE PASLANMAZ ÇELİKTEN ÜRETİLMİŞTİR.
*SIVI BASMA SICAKLIĞI -15 DERECE İLE +110 DERECE ARASINDADIR.
*MEKANİK SALMASTRA İLE MÜCEHHEZDİR.
*ÖZEL MEKANİK SALMASTRA KULLANILMASI HALİNDE POMPANIN MAKSİMUM SIVI BASMA SICAKLIĞI 120 DERECEYE KADAR ARTIRILABİLİR.
*MAKSİMUM ÇALIŞMA BASINCI 8 BAR’DIR.
*DWC-N SERİSİ DİŞLİ BAĞLANTI, DIŞARIDAN KAUÇUK VE ELASTİK BORU BAĞLANTISINA İMKAN TANIR.
*DWC-V SERİSİ VİRTAULİC BAĞLANTIYA İMKAN TANIR. BU BAĞLANTI DIŞTAN (Q60.3) ÖZEL BİR KAPLİN SAYESİNDE UYGULANMAKTADIR.
KULLANIM ALANLARI:
* İÇME SUYU VE DOLUM TESİSLERİNDE, ISITMA VE SOĞUTMA SİSTEMLERİNDE KAPALI DEVRE SOĞUTMA (CHILLER) SİSTEMLERİNDE, BOYAHANELERDE BOYA VE BOYALI SIVI BASIMI, GIDA ENDÜSTRİSİNDE (MEŞRUBAT, MEYVE SUYU VE SÜT FABRİKALARINDA), ISITMA VE HAVA ŞARTLANDIRMA SİSTEMLERİNDE, GLİKOL ÇÖZELTİLERİNİ BASMADA, AZ AŞINDIRICILI ENDÜSTRİYEL VE KİMYASAL SIVILARDA, BİODİZEL TESİSLERİNDE KULLANILIR.
WC - EBARA PASLANMAZ ÇELİK SANTRİFÜJ SU POMPASI
Teknik Özellikler :
- Emişi 6 metredir.
- Pompa kısmı (çark, şaft. arka örtü) komple paslanmaz çeliktir.
- Mekanik salmastralıdır.
- Sıvı basma sıcaklık aralığı -15 ile 110 oC
- Özel mekanik salmastra kullanılması şeklinde pompanın basabildiği maks. sıvı sıcaklığı 120 oC olabilmektedir.
- Maks. çalışma basıncı 8 bar
- DWC - N serisi dişli bağlantı, dıştan kauçuk ve elastik boru bağlantısına olanak sağlar.
- DWC - V seisi victaulic bağlantıya olanak sağlar.
- Victaulic bağlantı : Dıştan (Ø60.3) özel bir kaplin sayesinde yapılır.
Kullanım Alanları :
- İçme suyu ve dolum tesislerinde
- Isıtma ve soğutma sistemlerinde
- Endüstriyel makinelerde basınçlı ve yıkama suyu ihtiyacını karşılamada
- Biodizel tesislerinde
- Boya ve gıda endüstrisinde
- Agresif olmayan kimyasal ve endüstriyel sıvıların basılması ihtiyacı
- Kapalı devre (chiller) ve sirkülasyon (devirdaim) sistemlerinde
| Model | Güç | Elektrik (V) | Giriş - Çıkış (inc) | Ağırlık (kg) | |
| kw | HP | ||||
| DWC N 300/1,1 | 1,1 | 1,5 | 380 | 2" - 2" | 12,7 |
| DWC N 300/1,5 | 1,5 | 2,0 | 380 | 2" - 2" | 14,6 |
| DWC N 500/1,5 | 1,5 | 2,0 | 380 | 2" - 2" | 14,8 |
| DWC N 500/2,2 | 2,2 | 3,0 | 380 | 2" - 2" | 17,1 |
| DWC N 500/3,0 | 3,0 | 4,0 | 380 | 2" - 2" | 20,3 |
| Model | l/dk | 0 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 750 |
| m3/s | 0 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 36 | 42 | 45 | |
| DWC N 300/1,1 | mSS | 21,0 | 19,2 | 18,1 | 16,6 | 15,0 | 13,1 | 11,0 | 8,5 | - | - | - | - |
| DWC N 300/1,5 | 24,5 | 22,5 | 21,4 | 20,1 | 18,5 | 16,7 | 14,6 | 12,0 | - | - | - | - | |
| DWC N 500/1,5 | 18,5 | - | - | 17,0 | 16,4 | 15,7 | 14,9 | 14,0 | 12,0 | 9,8 | 7,4 | 6,2 | |
| DWC N 500/2,2 | 24,5 | - | - | 23,0 | 22,3 | 21,5 | 20,7 | 19,8 | 17,8 | 15,5 | 13 | 11,5 | |
| DWC N 500/3,0 | 26,3 | - | - | 25,0 | 24,4 | 23,7 | 22,9 | 22,0 | 20,0 | 17,6 | 15 | 13,6 |
Tüm modellerde, pompa ünitesi için AISI 304 veya AISI 316 olmak üzere iki seçenek bulunmaktadır.
| Çıkış Ağzı | : | 2'' Çıkışlı |
| Güç (kw-hp) | : | 2.2kw - 3hp |
| Voltaj | : | 380v |
