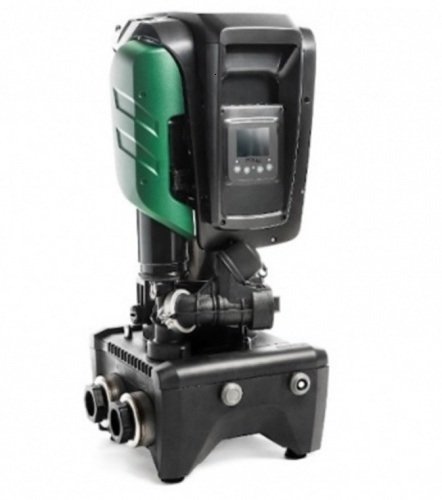

Dab Esybox Max 60/120 M 3.6Hp 220V Frekans Kontrollü Hidrofor (12 kat-40 daire)
DAB-BAYMAK
ESYBOX MAX
- Frekans Invertörlü
- Ufak Ebatlar
- Hidrofor Odasında Bir Araya Getirme/Toplama İmkanı (On Site Assembly)
- Su Soğutmalı Motor
- 2,8’’ LCD Ekran Üzerinden Kullanım Değerleri ve Geriye Dönük Çalışma Değerlerini Okuma
- Sessiz (63 dB)
- 4 Cihaza Kadar Kablosuz Kaskad Kullanım İmkanı
- Otomasyon Sistemine Bağlanabilme, ModBUS (Esy I/O)
- İçme Suyuna Uygunluk (WRAS ve ACS Sertifikaları)
Esybox: Frekans kontrollü, 8 metre emiş kabiliyeti, dona
karşı korumalı, az yer kaplar, fısıltı kadar sessiz (45 dB)
duvara montaj olanağı olan villa tipi ve az katlı bina
hidroforudur.
Kapasite aralığı: 1-24 m3/h & 60-15 Mss
Esybox Max: Frekans kontrollü, dona karşı korumalı, az
yer kaplar, yerinde kurulum imkanı, sessiz (63 dB)
hidrofor.
Kapasite aralığı: 1-69 m3/h & 110-15 mSS
Hidrofor Montajında Dikkat Edilecek Hususlar
• Hidrofor tesisatında plastik boru kullanıldığında mutlaka bir üst çap boru kullanılmalıdır.
• Hidroforun emiş çapları kesinlikle küçültülmemelidir.
• Hidrofor şasesi, titreşimi alması için mümkünse lastik takoz üzerine yerleştirilerek yere montajlanmalıdır.
• Baymak hidroforların kullanılabildiği akışkan sıcaklık aralıkları her model için farklıdır.
Bu sebeple sıcaklık aralıkları model tanıtımında belirtilmiştir
• Hidrofor su deposuna en yakın noktaya konulacak emiş hattı kısa tutulmalıdır.
Emiş hattında minimum dirsek ve ekipman kullanılmalıdır.
Hidrofor Nasıl Seçilir?
Çevre ve işletim şartlarına uygun olan hidrofor seçiminde ilk adım pompa kapasitesinin doğru olarak belirlenmesidir.
Daha sonra hidrofor tipinin belirlenebilmesi için:
• Hidroforun emiş yapması gerekiyor mu? Gerekiyorsa emiş mesafesi kaç metredir?
• Kullanılacak suyun özellikleri nelerdir? (Sıcaklık, kirlilik derecesi, agresivitesi)
• Elektrik şebekesinin özellikleri (Monofaze-Trifaze)
• Hidroforun monte edileceği mekan gerekli boşluğa ve hava sirkülasyonuna sahip mi?
• Hidroforun monte edileceği yerin yakın çevreye etkisi (Gürültü Seviyesi)
Gibi soruların net olarak cevaplanması gereklidir.
Pompa Kapasitesinin Belirlenmesi:
Gerekli kapasitesinin belirlenmesi için 2 ana bilgiye ihtiyacımız bulunmaktadır.
• Debi ( Q )
• Basma Yüksekliği ( H )
Debinin Hesaplanması
ESYBOX MAX Serisi
Elektronik Frekans Kontrollü Hidrofor
• 18 kata kadar konutlar için mükemmel tasarım
• Dahili frekans kontrolü ile minimum enerji sarfiyatı
• Segmentinin en sessizi (63 dB)
• Kolay taşıma ve yerinde kurulum imkanı
• 4 cihaza kadar kaskat kurulumu ile daha fazla su temini (Kendi aralarında kablosuz haberleşme)
• Dahili akış sensörü sayesinde direkt tesisata bağlanma imkanı (Şebeke basıncındaki ani yüksek basınçlardan korunmak
için cihaz girişinde mutlaka bir basınç düşürücü olmalıdır)
• LCD ekran sayesinde anlık ve tüm tüketim değerleri yanı sıra enerji tasarrufunu okuma imkanı
• Su sıcaklığı 5°C’nin altına düşmesi durumunda don koruması
• 0,1 bar basınç hassasiyeti ile düzenli su akışı
• 2 lt. dahili genleşme tankı ihtiva eder
Açıklama
Konut, sivil ve ticari tesislerde basıncı artırmak için entegre pompa istasyonu. İki güç versiyonu mevcuttur. Sistem, çeşitli konfigürasyonların elde edilmesini sağlayan ve çeşitli tipteki çok katlı binaların su temini ihtiyaçlarını karşılayan modüler elemanlardan oluşmaktadır.
Her istasyon tekli, ikili, üçlü veya dörtlü olabilen bir hidrolik bağlantı tabanından ve iki çift tabanı bağlamak için ek bir kit ve bir pompalama ünitesinden oluşur.
Sistemin modüler tasarımı, pompa gruplarının doğrudan sahada monte edilmesini sağlar. Sistemlerin sessiz çalışması ve kompakt tasarımı, konutlar da dahil olmak üzere herhangi bir yere kurulmalarına izin verir.
Pompa
Ekran, basınç sensörleri, entegre akış çek valfi ve genleşme tankı olan değişken hızlı çok kademeli dikey pompa. Pompa gövdesi ve çarkları çelik kılıflı teknopolimerden yapılmıştır.
Motor
Sabit mıknatıslı motor, pompalanan su ile soğutulur, motor ceketi paslanmaz çelikten imal edilmiştir. Motor mili AISI 303 paslanmaz çelikten imal edilmiştir.
Elektronik parça
Frekans dönüştürücü, motor devrini talebe uyacak şekilde ayarlayarak sabit bir basınç sağlar. Geniş ekran ve yerleşik Wi-Fi modülü, Esybox Max İnternete ve ağa bağlıysa, bunları bir akıllı telefonda (DConnect APP aracılığıyla) yerel olarak ve uzaktan görüntüleme yeteneği ile işletim parametrelerini yapılandırmayı kolay ve basit hale getirir. DConnect hizmeti aktif. Genişletme modülü (esy I / O - isteğe bağlı aksesuar), Esybox max sisteminin diğer yardımcı ağ unsurları (BMS) ile arayüzlenmesini sağlar. Dahili koruma: kuru çalışma koruması, amperometrik ve voltaj koruması, aşırı ısınma, donma, blokaj önleme ve döngü önleyici koruma.
Malzemeler
Gövde malzemesi | Teknopolimer |
Çark malzemesi | Teknopolimer |
Teknik Özellikler
Kablosuz bağlantı | Evet |
Genel boyutlar, L × G × Y, mm | 400x380x800 |
Bağlantı konnektörü çapı, d | 1 ¼ - 2 |
LCD ekran | Evet |
Donmayı önleme | Evet |
Suyun bitmesine karşı koruma | Evet |
Su kalitesi | Ağ |
Motor koruma sınıfı (IP) | IPX5 |
Yalıtım sınıfı | F |
Maksimum emme yüksekliği, m | 17.4 |
Çek valf | Evet |
Birden fazla pompayı bağlama | Evet |
Arızaların kendi kendine teşhis sistemi | Evet |
Bağlantı türü | Dişli |
Gürültü seviyesi, dB | 45 |
Pompanın takılması | Yatay ve dikey |
Frekans düzenlemesi | Evet |
Maksimum çalışma basıncı, bar | 12 |
Maksimum sıvı sıcaklığı, ° С | elli |
Ortam sıcaklığı, ° С | 55 |
Güç tüketimi P1, W | 2700 |
Anma akımı, A | 11.7 |
Gerilim, V | 1 x 230 |
Ağırlık (kg | 29 |
Maksimum kafa, m | 79.6 |
Maksimum akış hızı, m³ / h | 17.4 |
